首页产品 HEM系列多回转电动执行器

HEM系列
多回转电动执行器

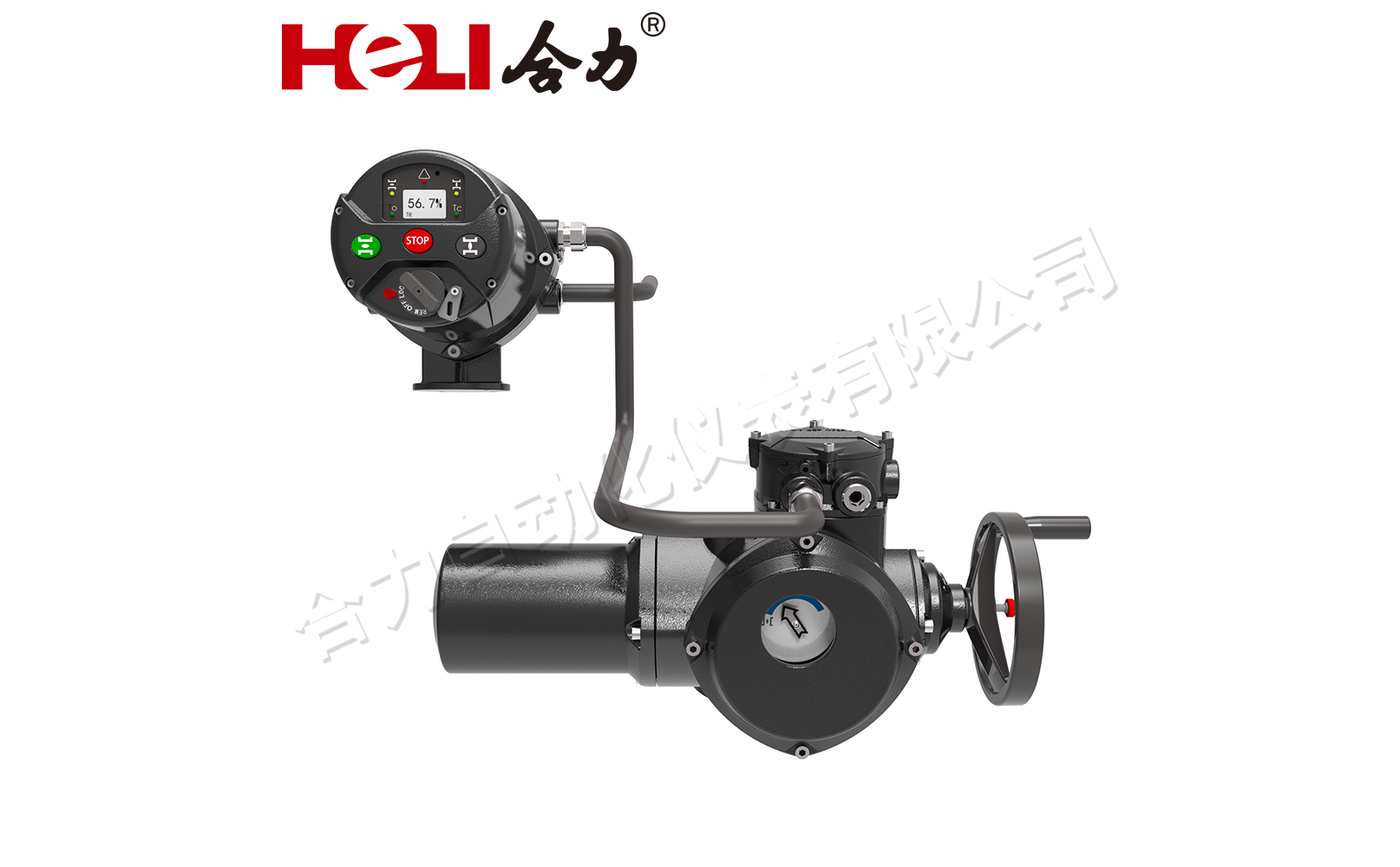

HEM系列可根据用户需求生产多种型号，如基础、智能、总线、智能拆分等形式，安全、稳定、可靠，满足各领域不同应用场景

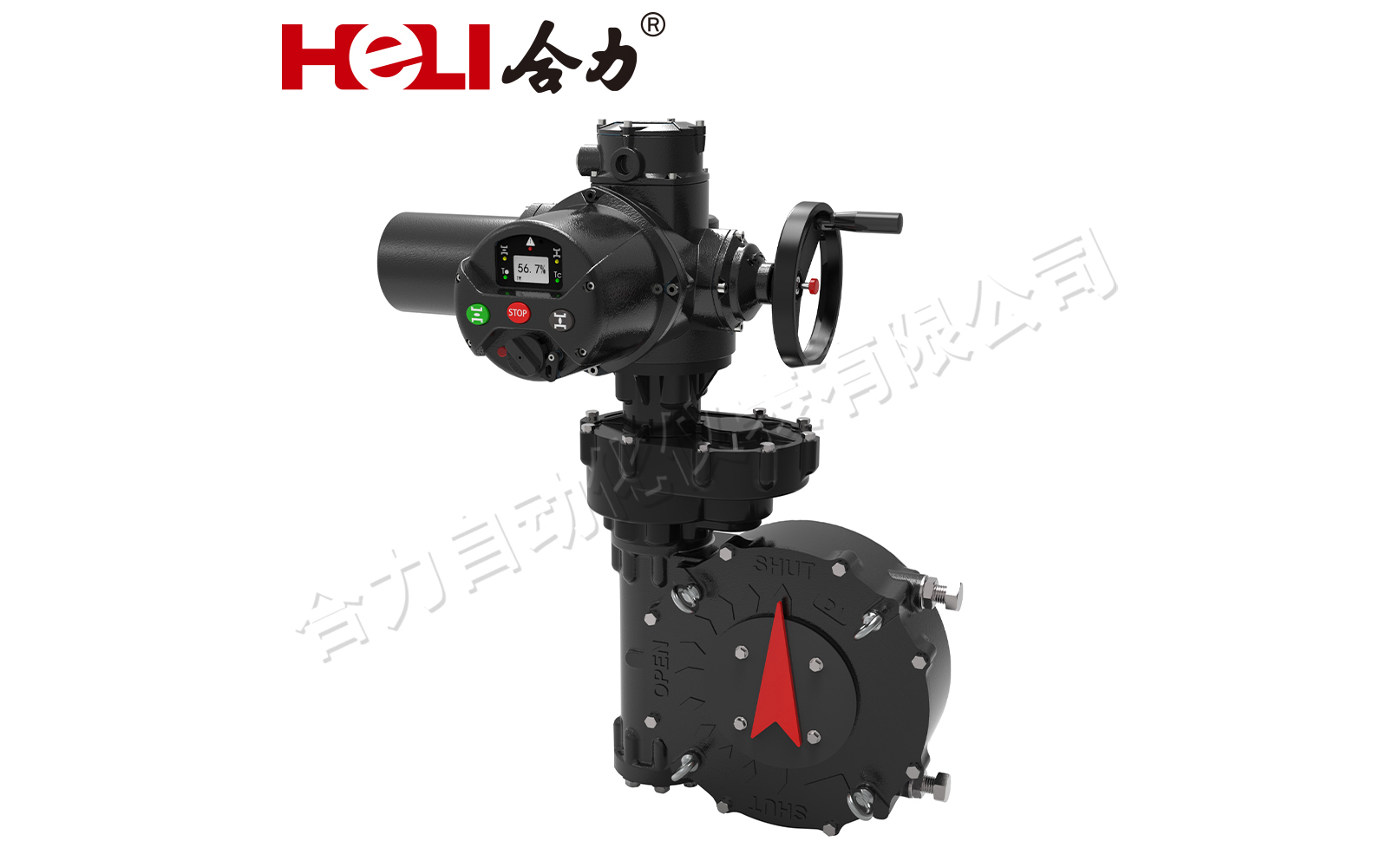

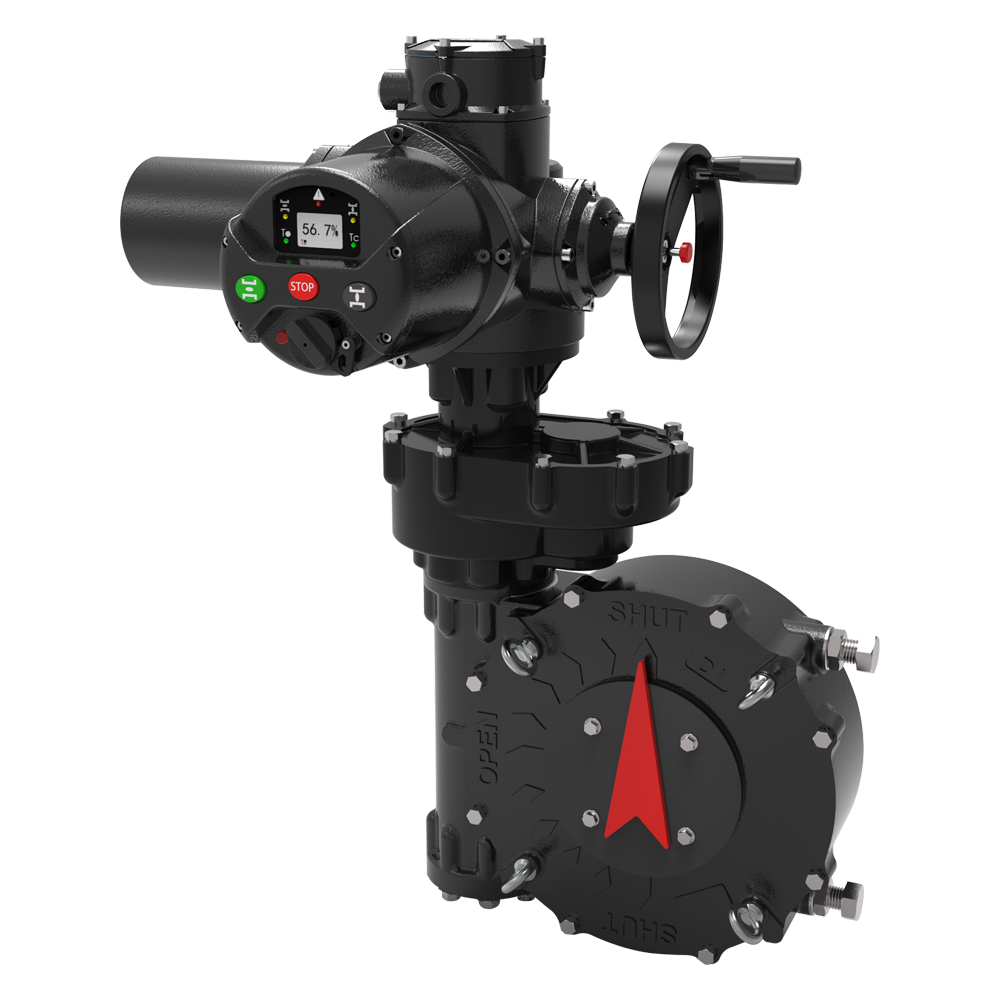

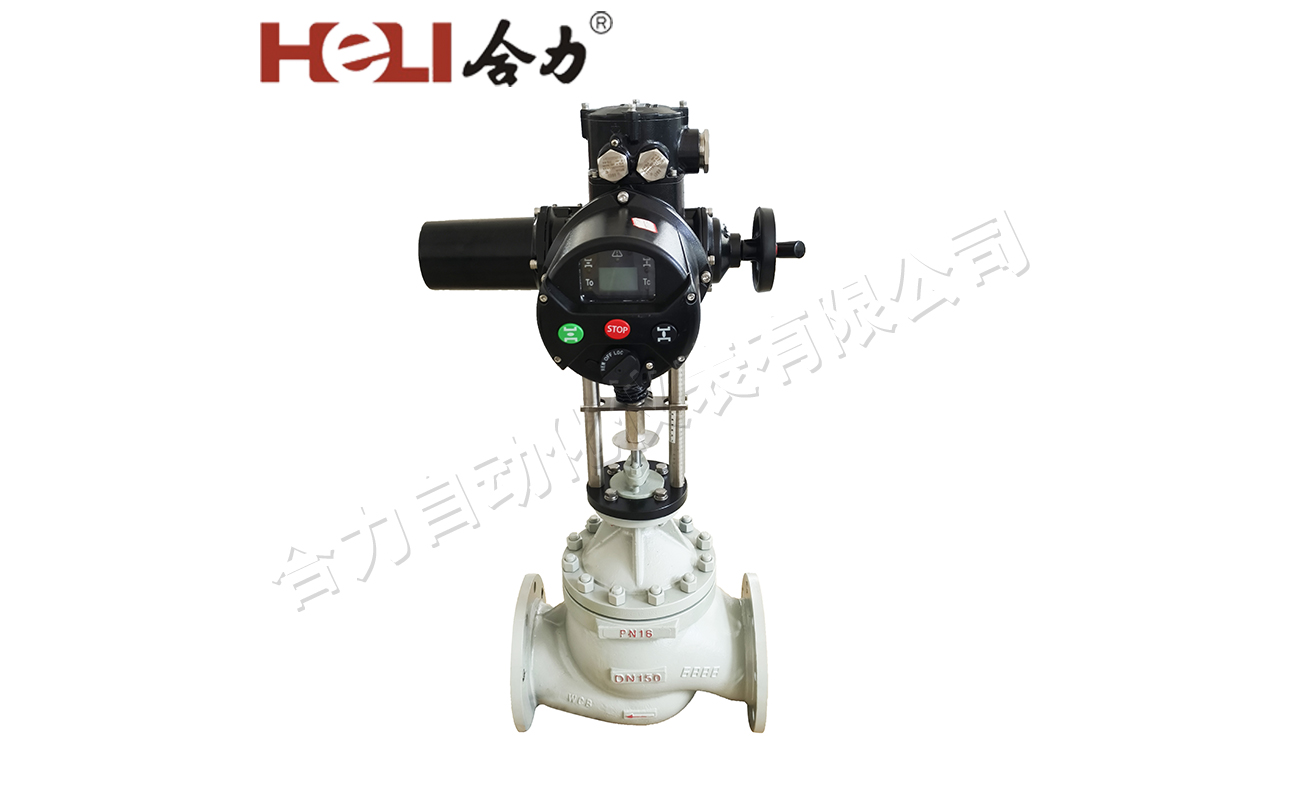

HEM系列多回转电动执行机构不仅可用于调节阀、排气阀、截止阀等直行程阀，还可用于角行程阀，如安装一个半回转蜗轮蜗杆传动箱后，再安装terfly阀、球阀和旋塞阀

HEM系列直接输出扭矩范围为100N.m-3000N.m，输出转速范围为18rpm-144rpm，根据不同的转速和不同的速比，配合电动专用蜗轮箱可以转换成越来越大的扭矩要求

产品规格及型号

三相380VAC开关型电动执行器基本参数

系列	转速	公称转矩	输出接口标准		手动装置	重量（kg)		重量（lb)
系列	r/min	N·m	JB2920标准	ISO5210标准	手动装置	基本型	智能型	基本型	智能型
HEM10	18	100	JB2	F10	手轮	26	26	80.7	80.7
	24	100
	36	80
	48	70
	72	60
	96	50
	144	40
HEM15	18	150
	24	150
	36	100
	48	90
	72	80
	96	60
	144	50
HEM20	18	200	JB3	F14	手轮	42	42	340.4	340.4
	24	200
	36	190
	48	180
	72	120
	96	80
	144	70
HEM30	18	300
	24	300
	36	280
	48	250
	72	150
	96	100
	144	80
HEM40	18	400
	24	400
	36	350
	48	300
	72	200
	96	150
	144	100
HEM50	18	500	JB4	F16	手轮	56	56	453.8	453.8
	24	500
	36	450
	48	400
	72	350
	96	300
	144	200
HEM60	18	600
	24	600
	36	550
	48	500
	72	400
	96	320
	144	220
HEM80	18	800
	24	800
	36	750
	48	650
	72	500
	96	400
	144	250
HEM90	18	900
	24	900
	36	800
	48	700
	72	600
	96	450
	144	300
HEM100	18	1000	JB5	F25	手轮	125	145	1013.0	1175.1
	24	1000
	36	850
	48	730
	72	650
	96	550
	144	420
HEM150	18	1500
	24	1500
	36	1300
	48	1000
	72	900
	96	750
	144	650
HEM200	18	2000	JB7	F30	手轮	125	145	1013.0	1175.1
	24	2000
	36	1700
	48	1400
	72	1000
	96	850
	144	750
HEM300	18	3000
	24	3000
	36	2000
	48	1800
	72	1200
	96	1000
	144	850

单相220VAC开关型电动执行器基本参数

系列	转速	公称转矩	输出接口标准		手动装置	重量（kgs)		重量（lb)
	r/min	N·m	JB2920标准	ISO5210标准		基本型	智能型	基本型	智能型
HEM10	18	70	JB2	F10	手轮	26	26	210.7	210.7
	24	60
	36	45
	48	40
	72	30
HEM40	18	190	JB3	F14	手轮	42	42	340.4	340.4
	24	160
	36	110
	48	80
	72	55
HEM60	18	440	JB4	F16	手轮	56	56	453.8	453.8
	24	350
	36	250
	48	170
	72	130

单相220VAC调节型电动执行器基本参数

系列	转速	公称转矩	输出接口标准		手动装置	重量（kgs)		重量（lb)
	r/min	N·m	JB2920标准	ISO5210标准		基本型	智能型	基本型	智能型
HEM10	18	60	JB2	F10	手轮	26	26	210.7	210.7
	24	45
	36	40
	48	30
	72	20
HEM40	18	160	JB3	F14	手轮	42	42	340.4	340.4
	24	150
	36	100
	48	75
	72	50
HEM60	18	300	JB4	F16	手轮	56	56	453.8	453.8
	24	230
	36	150
	48	120
	72	80

直流DC24VDC 电动执行器基本参数

系列	转速	公称转矩	输出接口标准		手动装置	重量（kgs)		重量（lb)
	r/min	N·m	JB2920标准	ISO5210标准		基本型	智能型	基本型	智能型
HEM10-24	24	50	JB2	F10	手轮	26	26	210.7	210.7
HEM10-24	24	70
HEM10-24	24	80
HEM10-24	24	100
HEM15-24	24	110	JB2	F10	手轮	26	26	210.7	210.7
HEM40-24	24	110	JB3	F14	手轮	42	42	340.4	340.4
HEM40-24	24	120
HEM40-24	24	130
HEM40-24	24	150

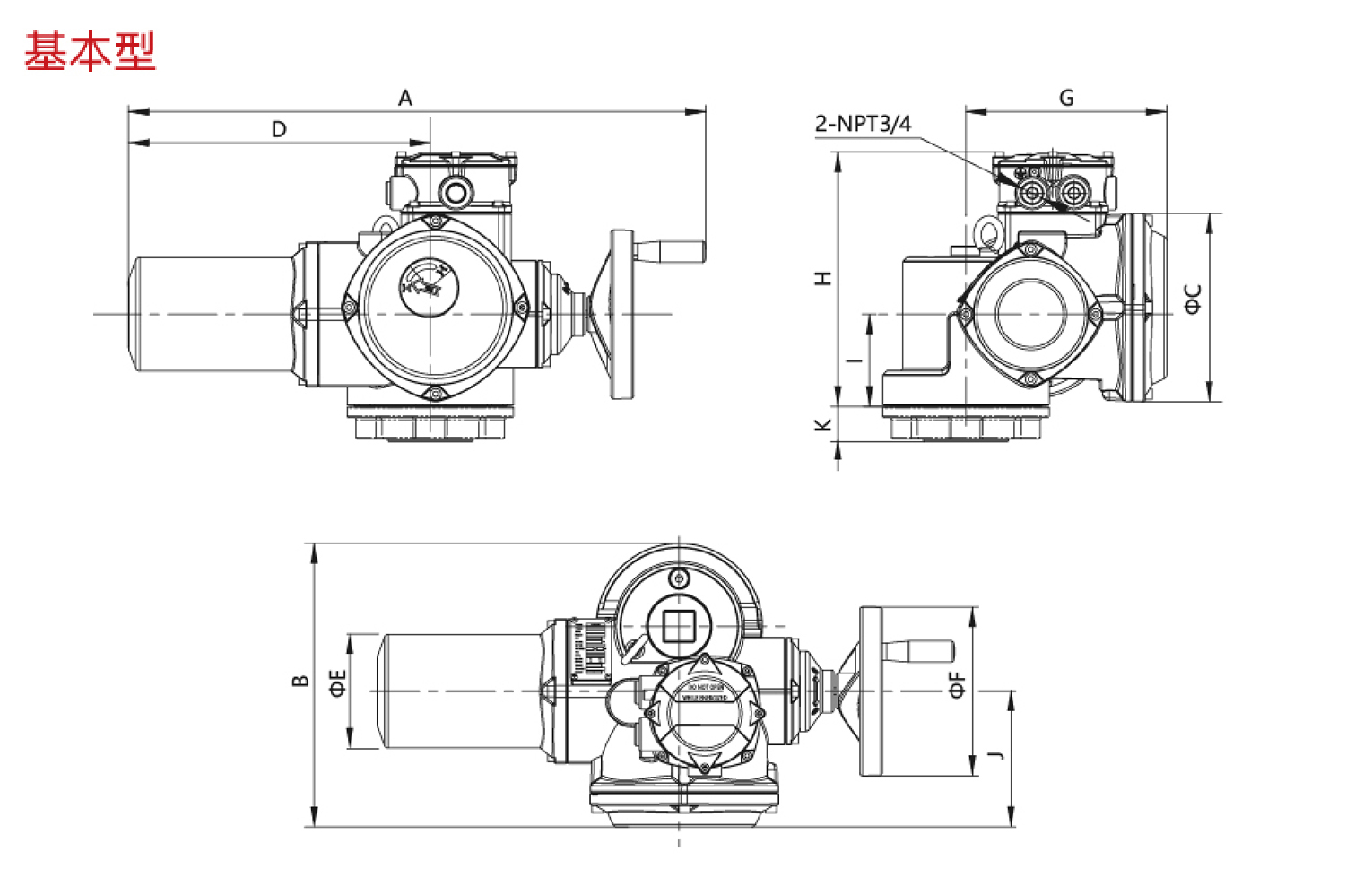

产品尺寸图

型号	A	B	ΦC	D	ΦE	ΦF	G	H	I	J	K		重量 (kg)
型号	A	B	ΦC	D	ΦE	ΦF	G	H	I	J	Z 型法兰	T 型法兰	重量 (kg)
HEM10	569	294	222	293	100	125	219	290	108	160	0	47	26
HEM15	569	294	222	293	100	125	219	290	108	160	0	47	26
HEM20	677	332	222	354	135	200	235	297	108	160	41	63	42
HEM30	677	332	222	354	135	200	235	297	108	160	41	63	42
HEM40	677	332	222	354	135	200	235	297	108	160	41	63	42
HEM50	745	387	222	409	160	200	261	305	114	165	41	67	56
HEM60	745	387	222	409	160	200	261	305	114	165	41	67	56
HEM80	745	387	222	409	160	200	261	305	114	165	41	67	56
HEM90	745	387	222	409	160	200	261	305	114	165	41	67	56
HEM100	780	445	222	519	226	247	287	355	165	165	0	125	125
HEM150	780	445	222	519	226	247	287	355	165	165	0	125	125
HEM200	780	445	222	519	226	247	287	355	165	165	0	125	125
HEM300	780	445	222	519	226	247	287	355	165	165	0	125	125

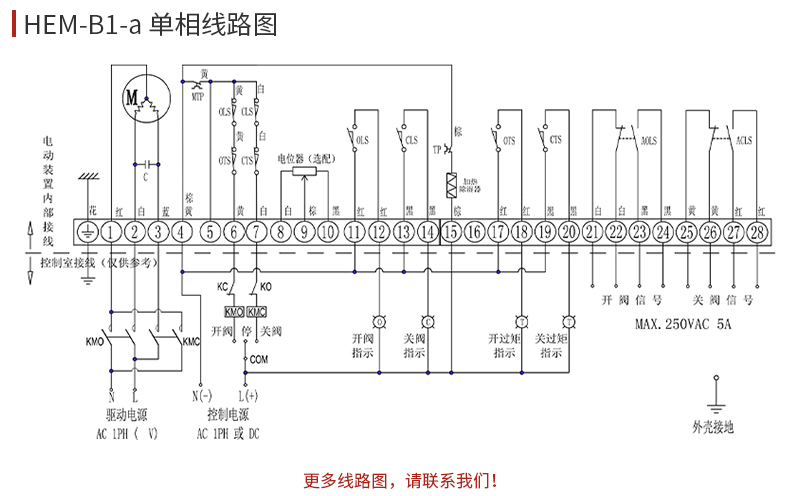

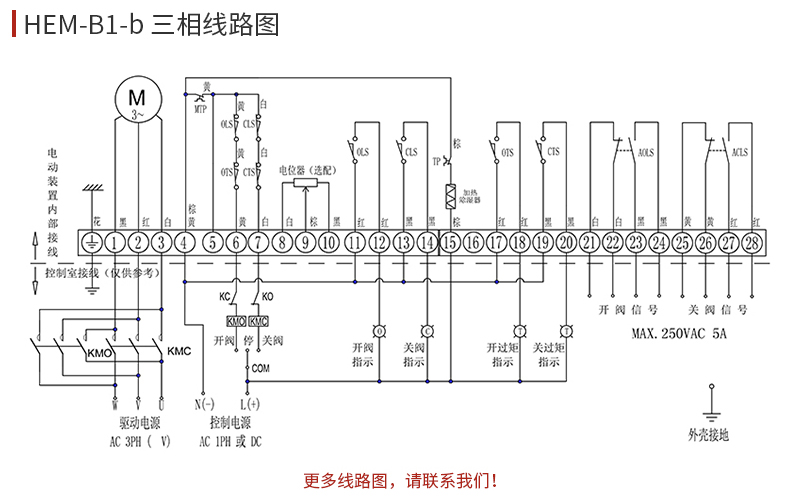

线路图
