HEQ系列

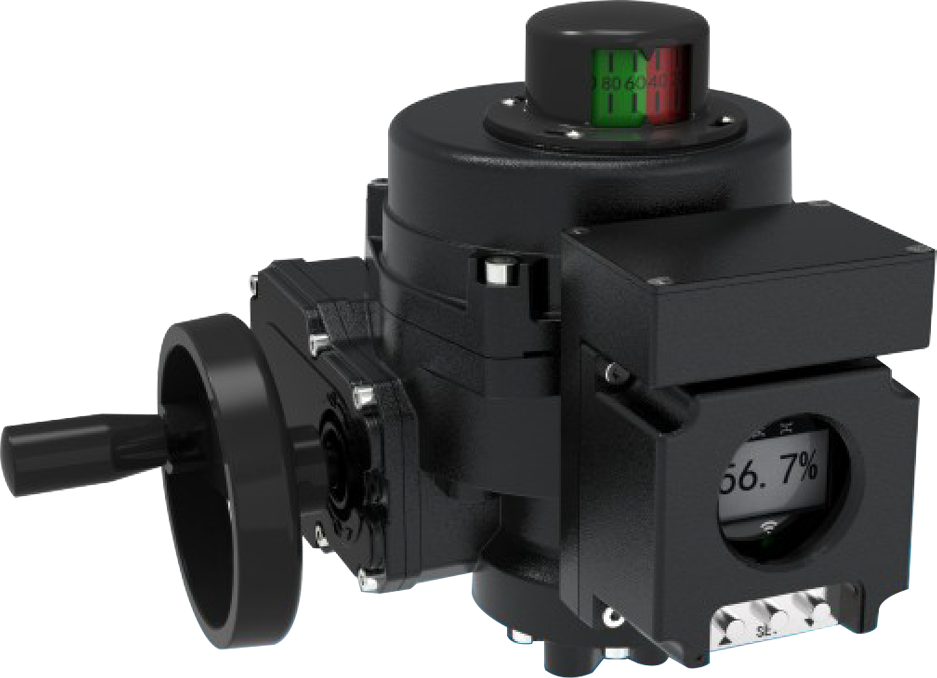

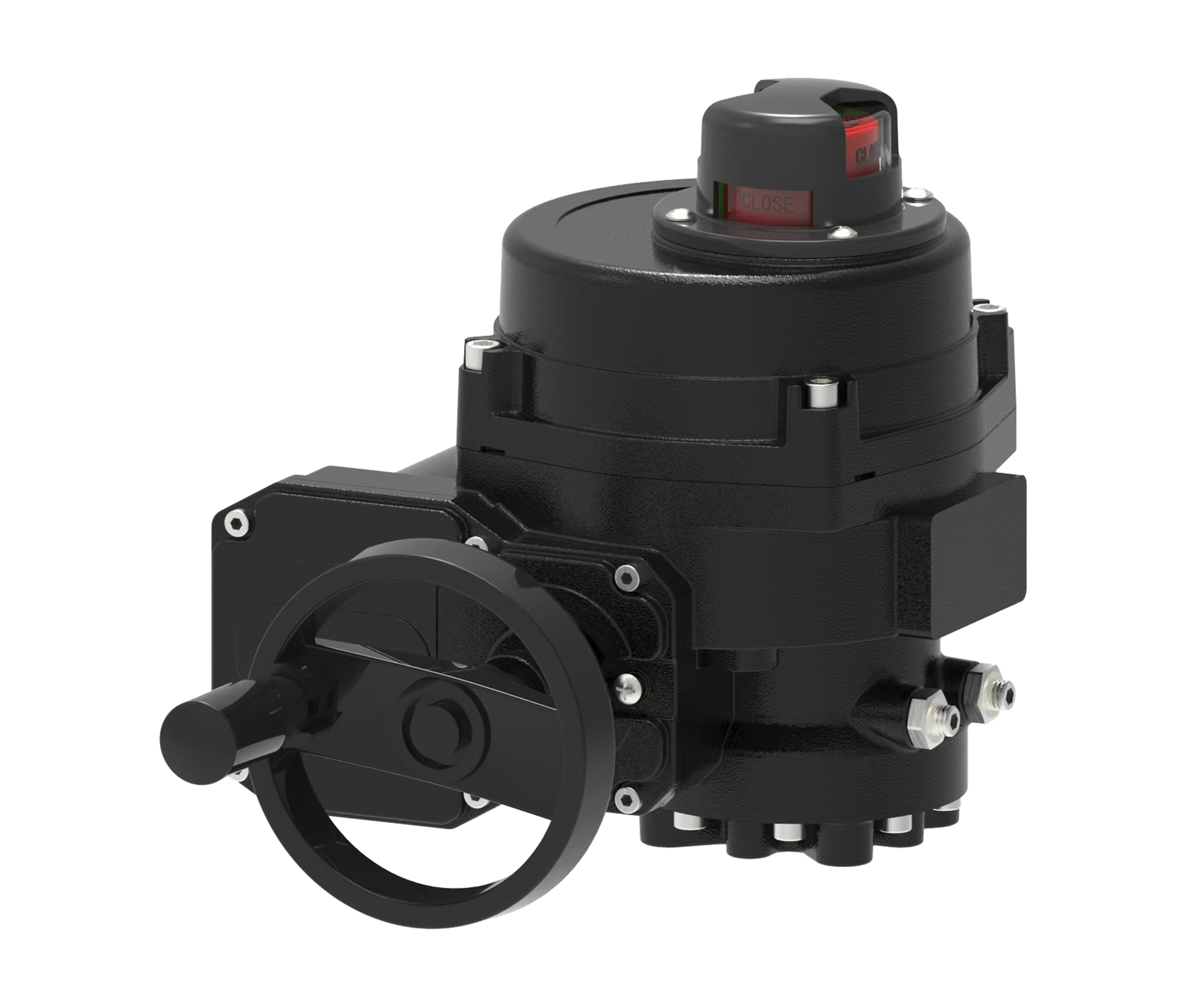

角行程电动执行器
角行程电动执行器
HEQ系列结合了德国和日本的先进技术，提供了适合蝶阀、球阀、闸阀等阀门的模块化设计
产品规格及型号
型号 | 扭矩 （Nm） | 扭矩 （in-lb） | 输出轴规格 （mm） | 输出轴深度 （mm） | 法兰 （ISO5211) | 运行时间 （sec/90°） | 手动装置 | 重量 （kg） | 重量 （lb） |
HEQ1-05 | 50 | 445 | □11,□14,□17 | 31 | F05/F07 | 20 | 手柄 （选配手轮） | 4 | 8.8 |
HEQ1-08 | 80 | 710 | □11,□14,□17 | 31 | F05/F07 | 30 | 手柄 （选配手轮） | 4 | 8.8 |
HEQ1-10 | 100 | 885 | □11,□14,□17 | 31 | F05/F07 | 30 | 手柄 （选配手轮） | 4 | 8.8 |
HEQ2-15 | 150 | 1330 | □14,□17 | 31 | F05/F07 | 40 | 手柄 （选配手轮） | 5 | 11.0 |
HEQ2-20 | 200 | 1770 | □14,□17 | 31 | F05/F07 | 40 | 手柄 （选配手轮） | 5 | 11.0 |
HEQ3-25 | 250 | 2215 | □14,□17或□22,□27 | 45 | F07/F10或F10/F12 | 30 | 手柄 （选配手轮） | 10 | 22.0 |
HEQ3-40 | 400 | 3540 | □14,□17或□22,□27 | 45 | F07/F10或F10/F12 | 30 | 手柄 （选配手轮） | 11 | 24.3 |
HEQ3-60 | 600 | 5310 | □14,□17或□22,□27 | 45 | F07/F10或F10/F12 | 30 | 手柄 （选配手轮） | 12 | 26.5 |
HEQ4-80 | 800 | 7085 | □27或□36 | 45 | F12或F10/F14 | 35 | 手柄 （选配手轮） | 18 | 39.7 |
HEQ4-100 | 1000 | 8855 | □27或□36 | 45 | F12或F10/F14 | 54 | 手柄 （选配手轮） | 19 | 41.9 |
HEQ4-120 | 1200 | 10625 | □27或□36 | 45 | F12或F10/F14 | 54 | 手柄 （选配手轮） | 19.5 | 43.0 |
HEQ5-150 | 1500 | 13280 | □36或□46 | 74 | F14或F12/F16 | 30 | 手柄 （选配手轮） | 28 | 61.7 |
HEQ5-200 | 2000 | 17705 | □36或□46 | 74 | F14或F12/F16 | 40 | 手柄 （选配手轮） | 28 | 61.7 |
HEQ5-250 | 2500 | 22130 | □36或□46 | 74 | F14或F12/F16 | 50 | 手柄 （选配手轮） | 28 | 61.7 |
HEQ5-300 | 3000 | 26555 | □36或□46 | 74 | F14或F12/F16 | 60 | 手柄 （选配手轮） | 28 | 61.7 |
HEQ4JS-400 | 4000 | 35405 | □36或□46 | 120 | F14或F16/F25 | 140 | 手柄 （选配手轮） | 52 | 114.6 |
HEQ5JS-600 | 6000 | 53105 | □36或□46 | 120 | F14或F16/F25 | 120 | 手柄 （选配手轮） | 62 | 136.7 |
HEQ5JS-800 | 8000 | 70810 | □36或□46 | 120 | F14或F16/F25 | 160 | 手柄 （选配手轮） | 62 | 136.7 |
HEQ5JS-1000 | 10000 | 88510 | □36或□46 | 120 | F14或F16/F25 | 120 | 手柄 （选配手轮） | 62 | 136.7 |
产品尺寸图

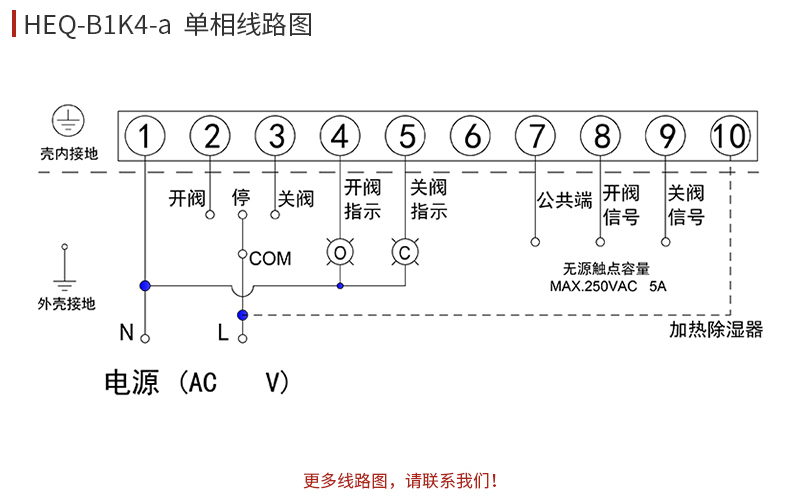

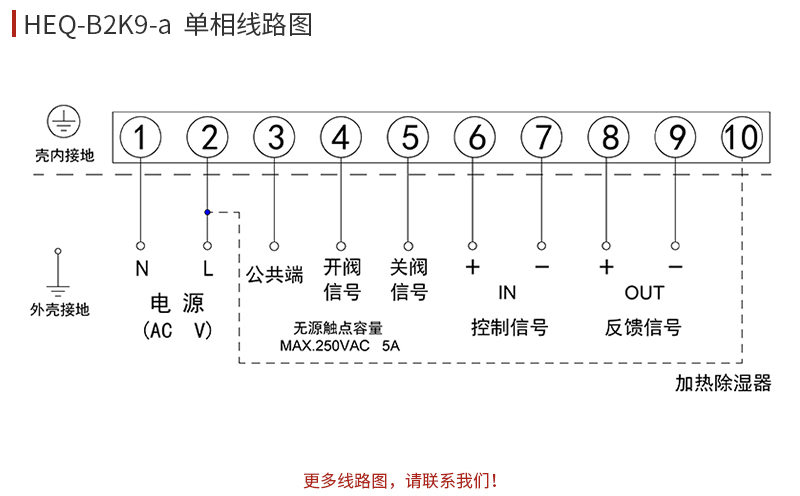

线路图
