首页产品 HL系列角行程电动执行器

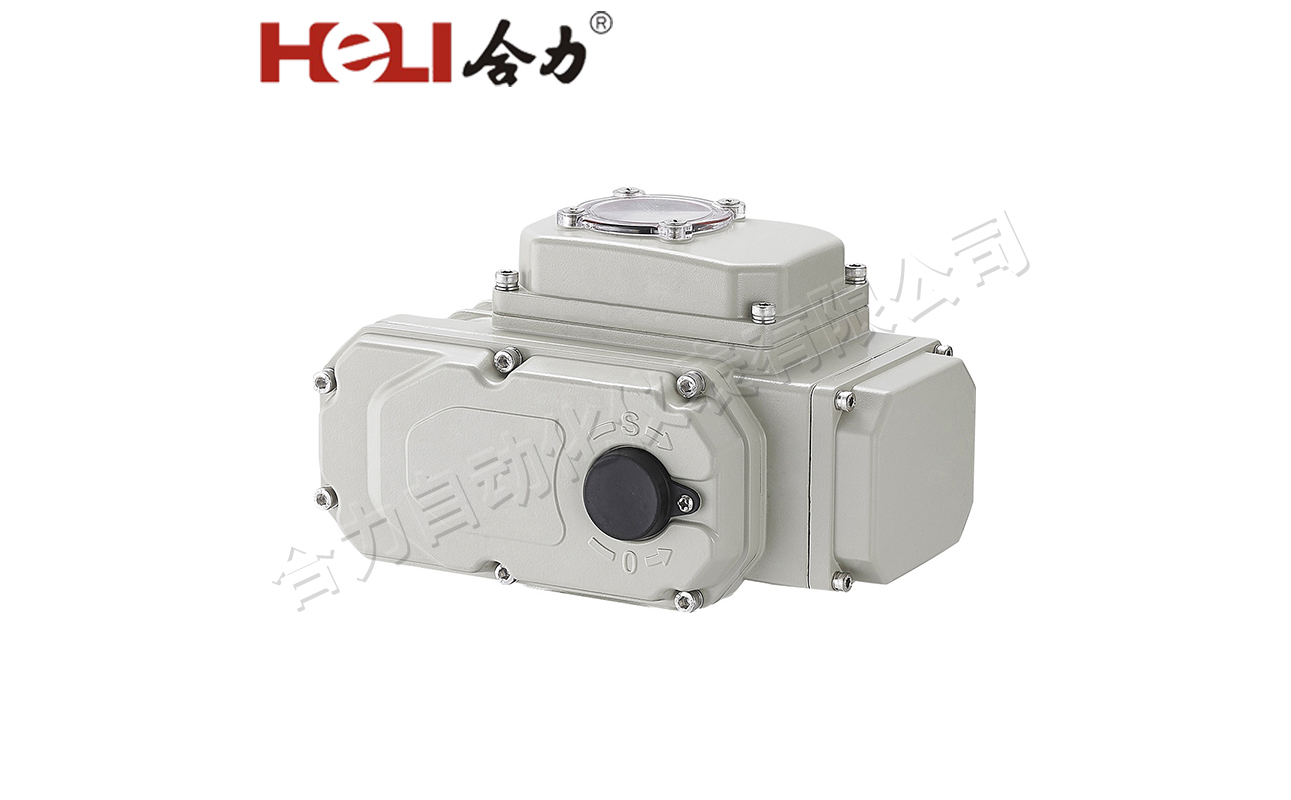

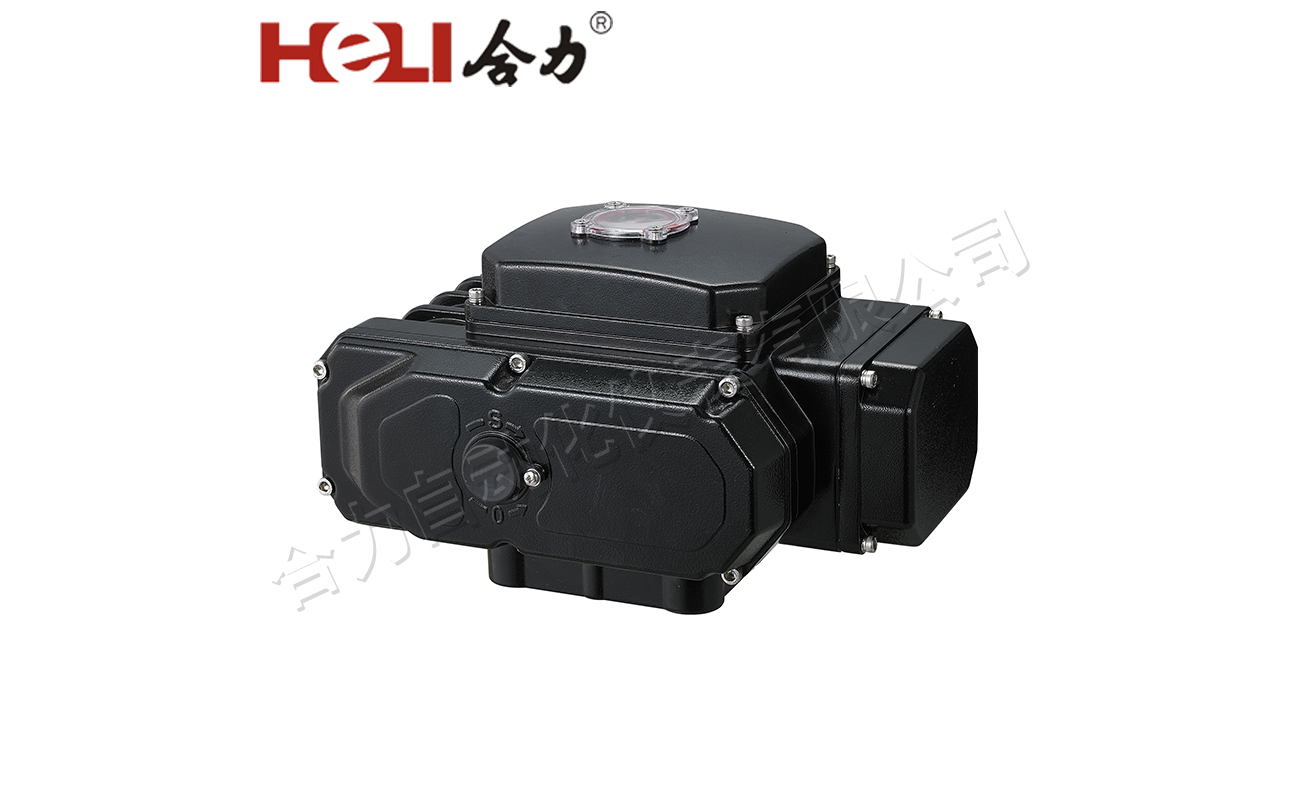

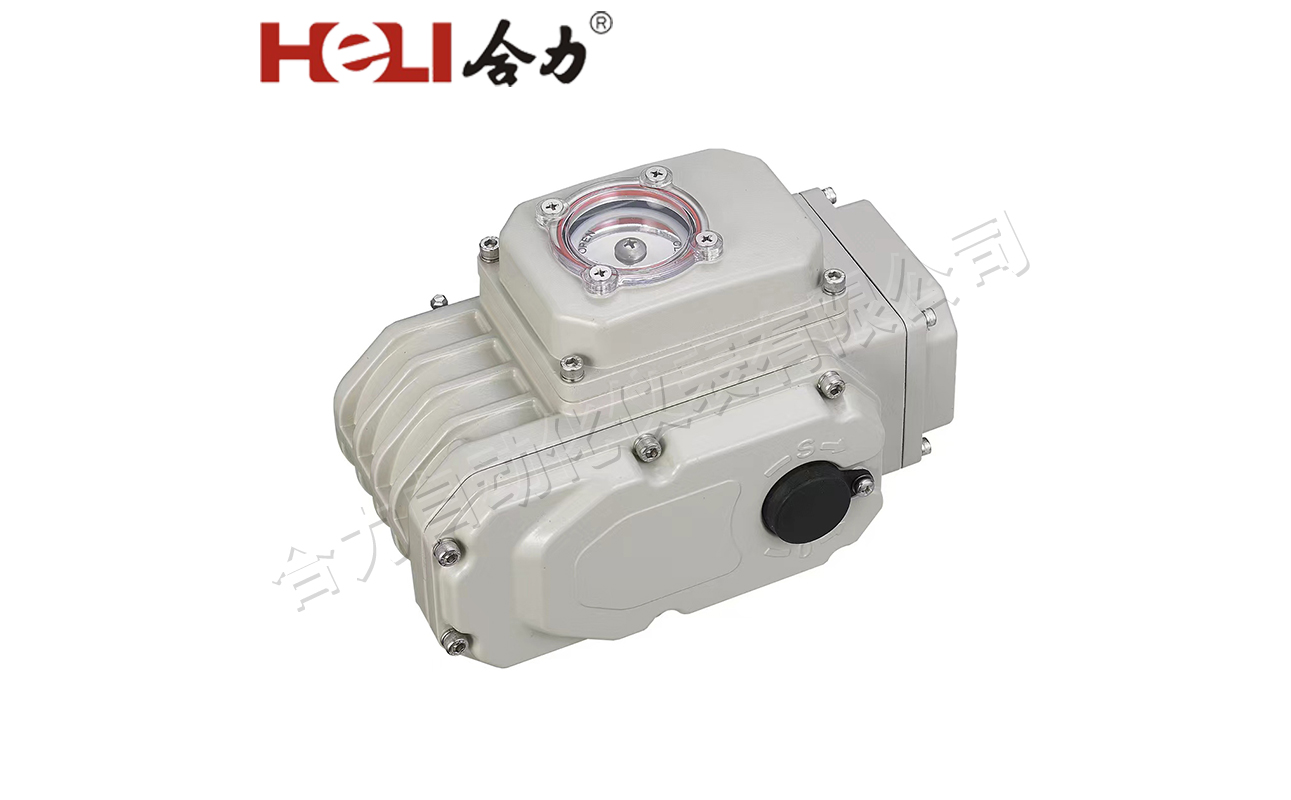

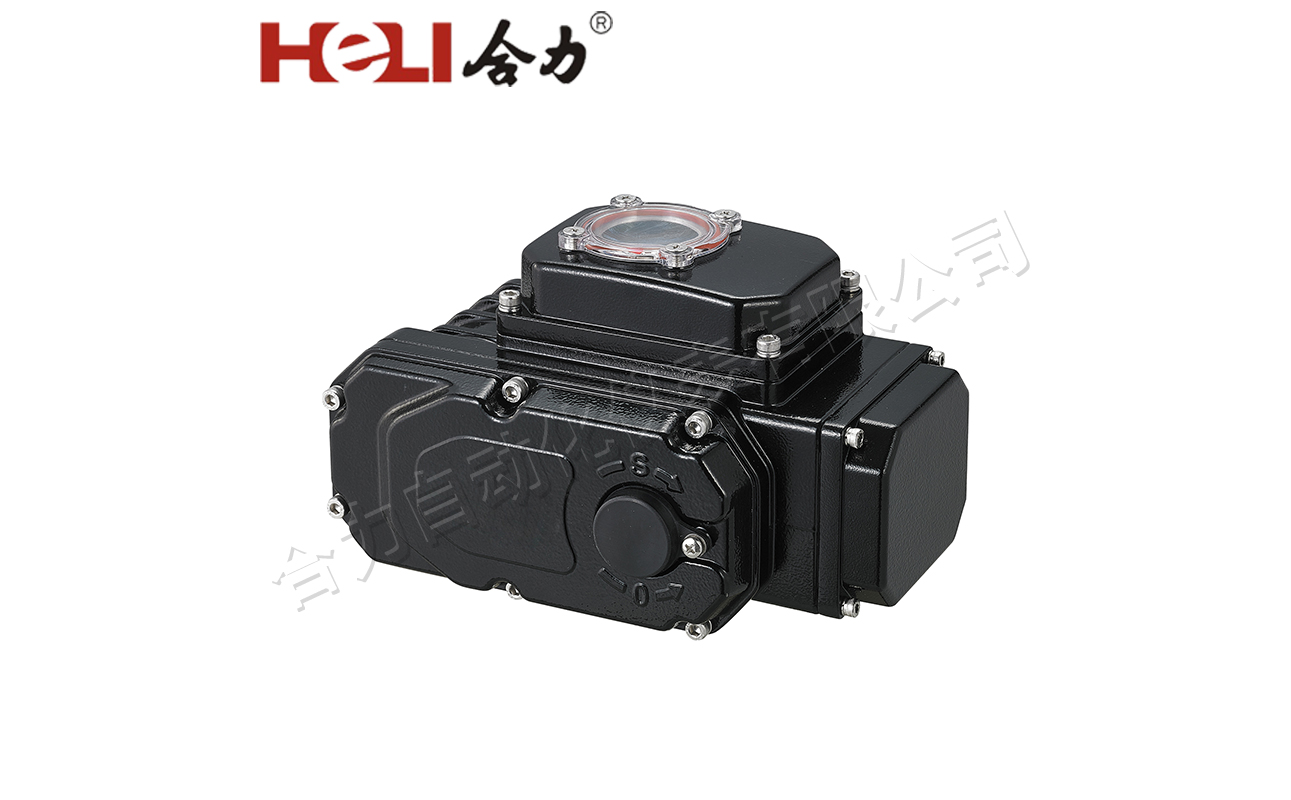

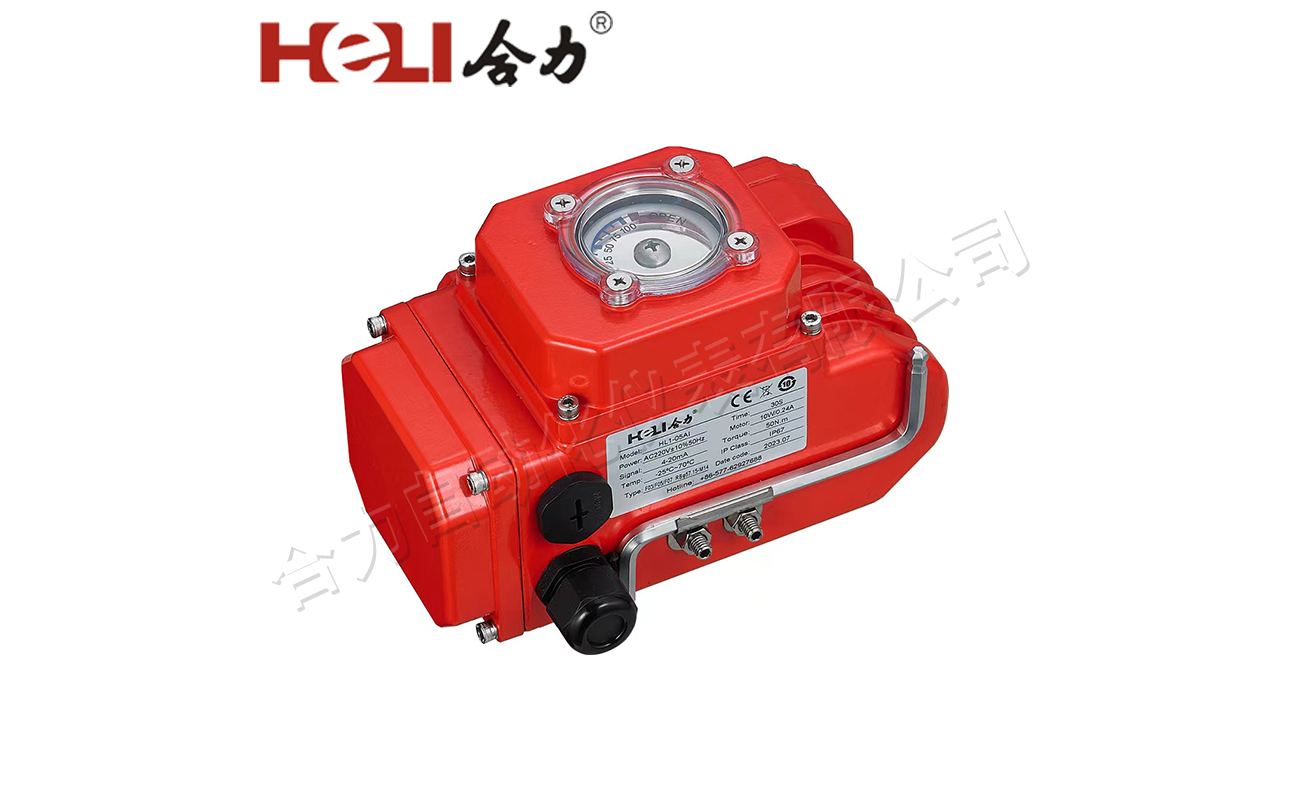

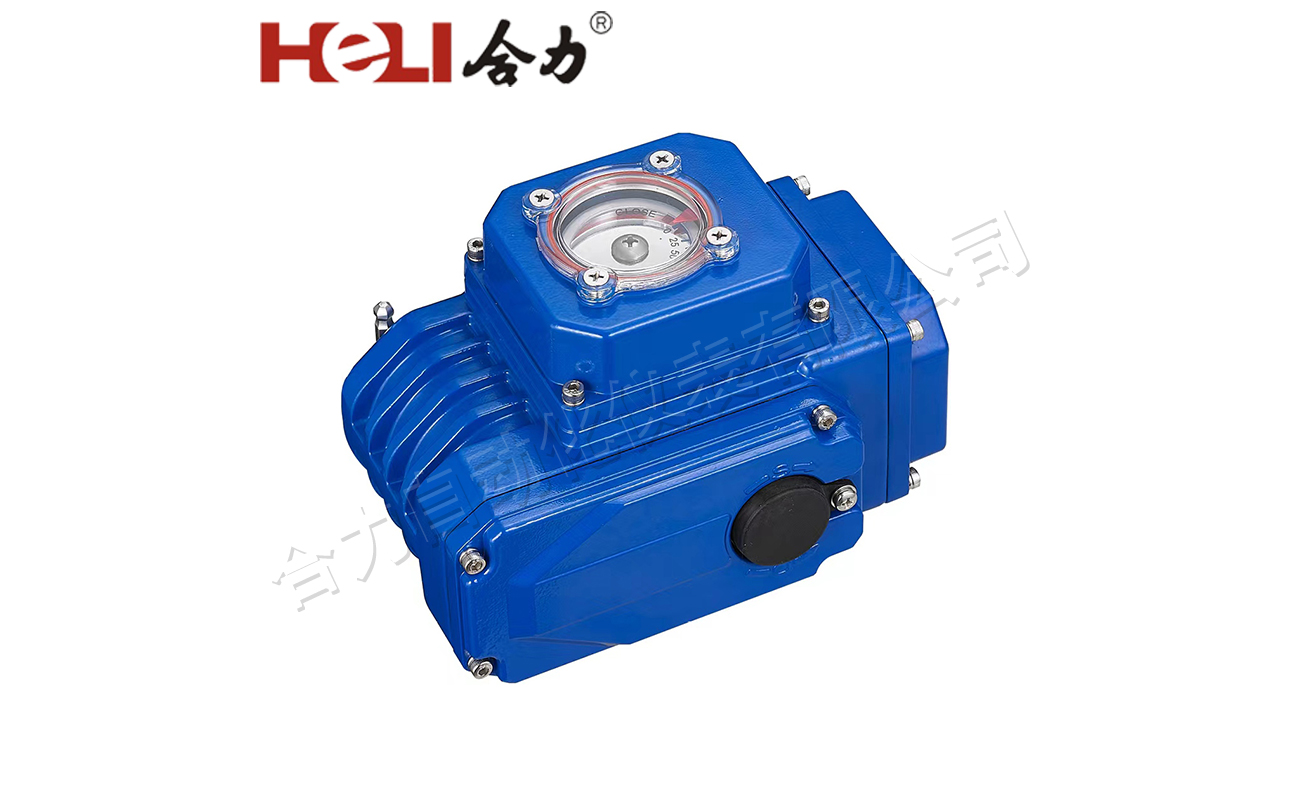

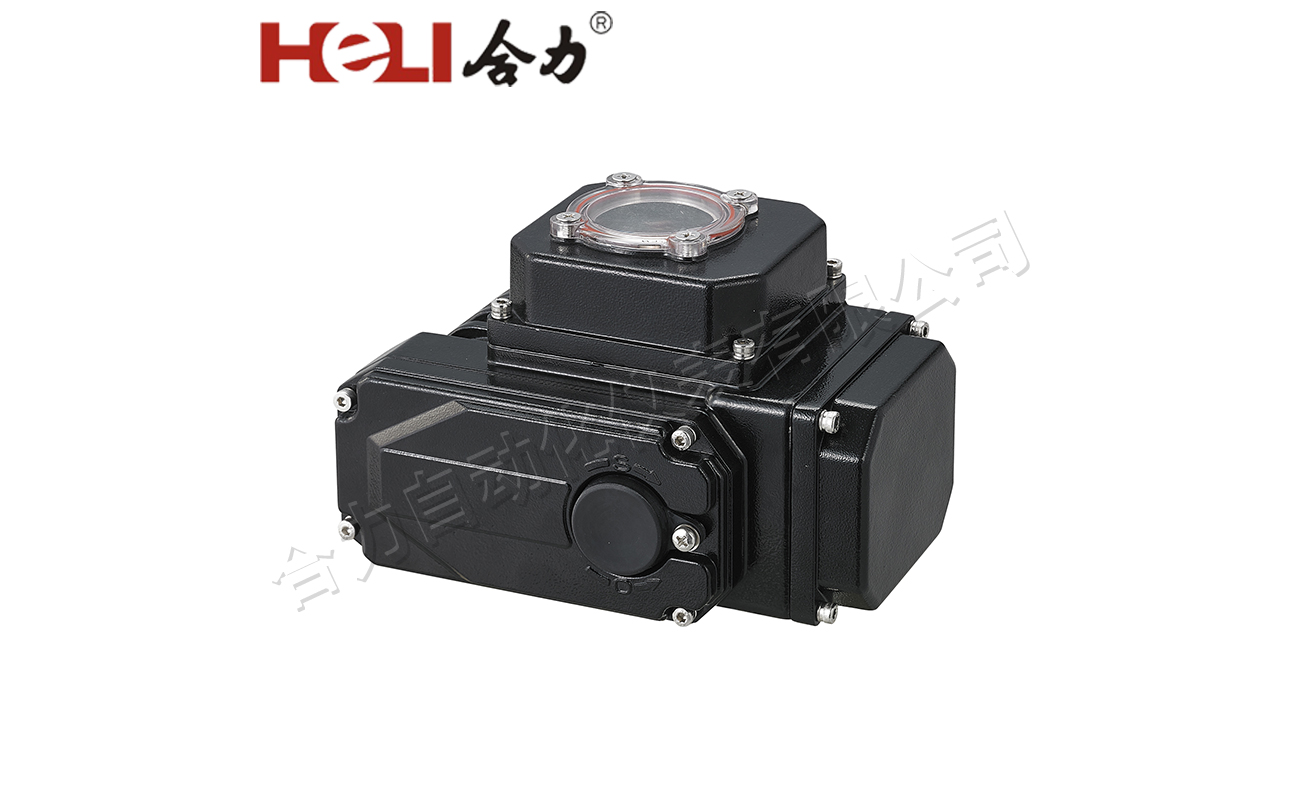

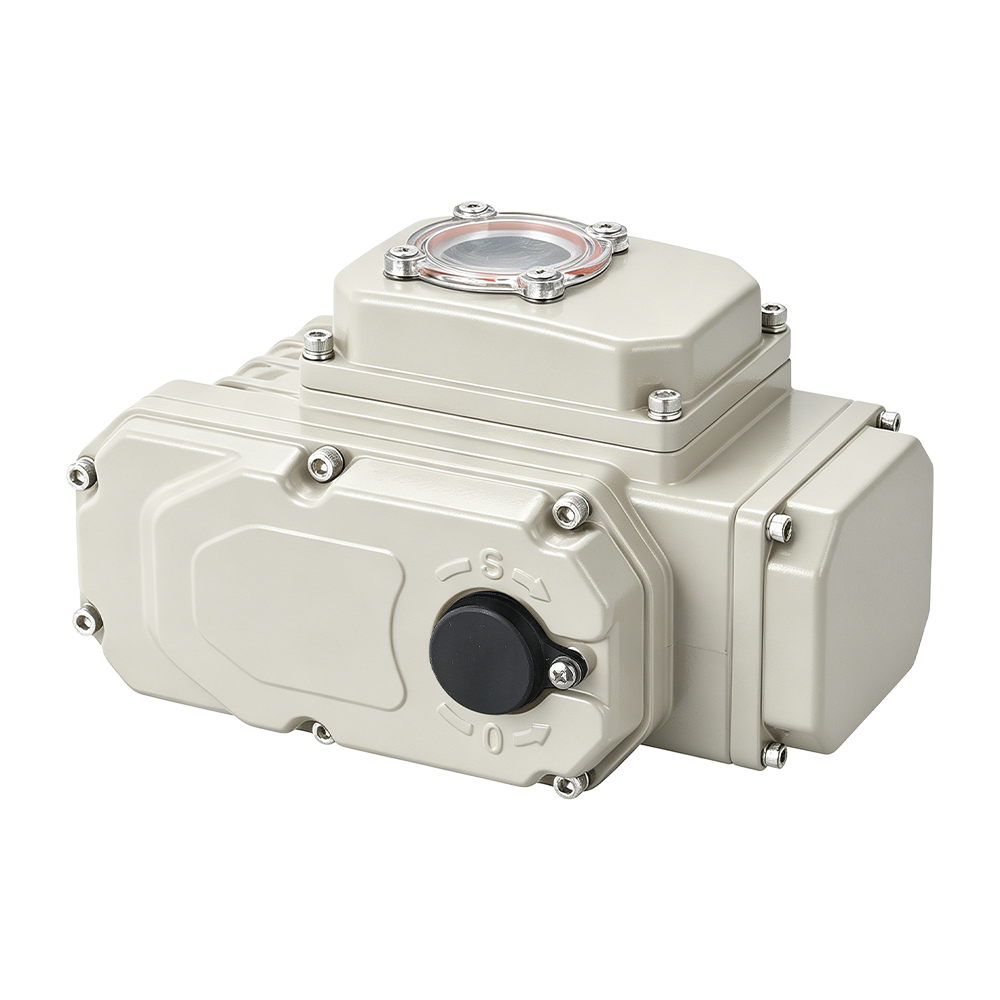

HL系列
角行程电动执行器

HL系列电动执行器，采用蜗轮蜗杆传动机构，结构紧凑，自锁性高，并拥有极佳的耐候性和抗震性，产品具有电气与机械双重限位防止超程。安装尺寸符合IS05211标准，适用于蝶阀，球阀，风阀旋塞阀等角行程阀门，广泛运用于楼宇/公共建筑/城市管网等系统。

产品规格及型号

型号	扭矩（Nm）	扭矩（in-lb）	输出轴规格（mm）	输出轴深度（mm）	法兰（ISO5211）	运行时间（sec/90°）	手动装置	重量（kg）	重量（lb）
HL1-05	50	445	□9,□11,□14	15，22，26	F03/F05/F07	30	手柄（选配手轮）	3	6.6
HL2-10	100	885	□14,□17	29，35	F05/F07	20	手柄（选配手轮）	4.5	9.9
HL2-16	160	1420	□14,□17	29，35	F05/F07	30	手柄（选配手轮）	4.5	9.9
HL3-25	250	2220	□17,□22,□27	35，45	F07/F10/F12	30	手柄（选配手轮）	9.8	21.6
HL3-40	400	3540	□17,□22,□27	35，45	F07/F10/F12	30	手柄（选配手轮）	9.8	21.6
HL3-60	600	5310	□17,□22,□27	35，45	F07/F10/F12	30	手柄（选配手轮）	9.8	21.6
HL4-100	1000	8855	□22,□27,□36	47或50	F10/F12或F14	30	手柄（选配手轮）	14.7	32.4
HL4-160	1600	14165	□22,□27,□36	47或50	F10/F12或F14	50	手柄（选配手轮）	14.7	32.4
HL4-200	2000	17705	□22,□27,□36	47或50	F10/F12或F14	60	手柄（选配手轮）	14.7	32.4
HL5-250	2500	22130	□27,□36	61	F12/16或14	50	手柄（选配手轮）	25.1	55.3
HL5-300	3000	26555	□27,□36	61	F12/16或14	60	手柄（选配手轮）	25.1	55.3
HL6-350	3500	30978	□36,□46	74	F12/16或F14	70	手柄（选配手轮）	26.5	58.4
HL6-400	4000	35405	□36,□46	74	F12/16或F14	80	手柄（选配手轮）	26.5	58.4
HL6JS-600	6000	53105	□36,□46	75	F14或F16/F25	120	手柄（选配手轮）	60.5	133.4
HL6JS-800	8000	70806	□36,□46	75	F14或F16/F25	160	手柄（选配手轮）	60.5	133.4
HL6JS-1000	10000	88508	□36,□46	75	F14或F16/F25	200	手柄（选配手轮）	60.5	133.4

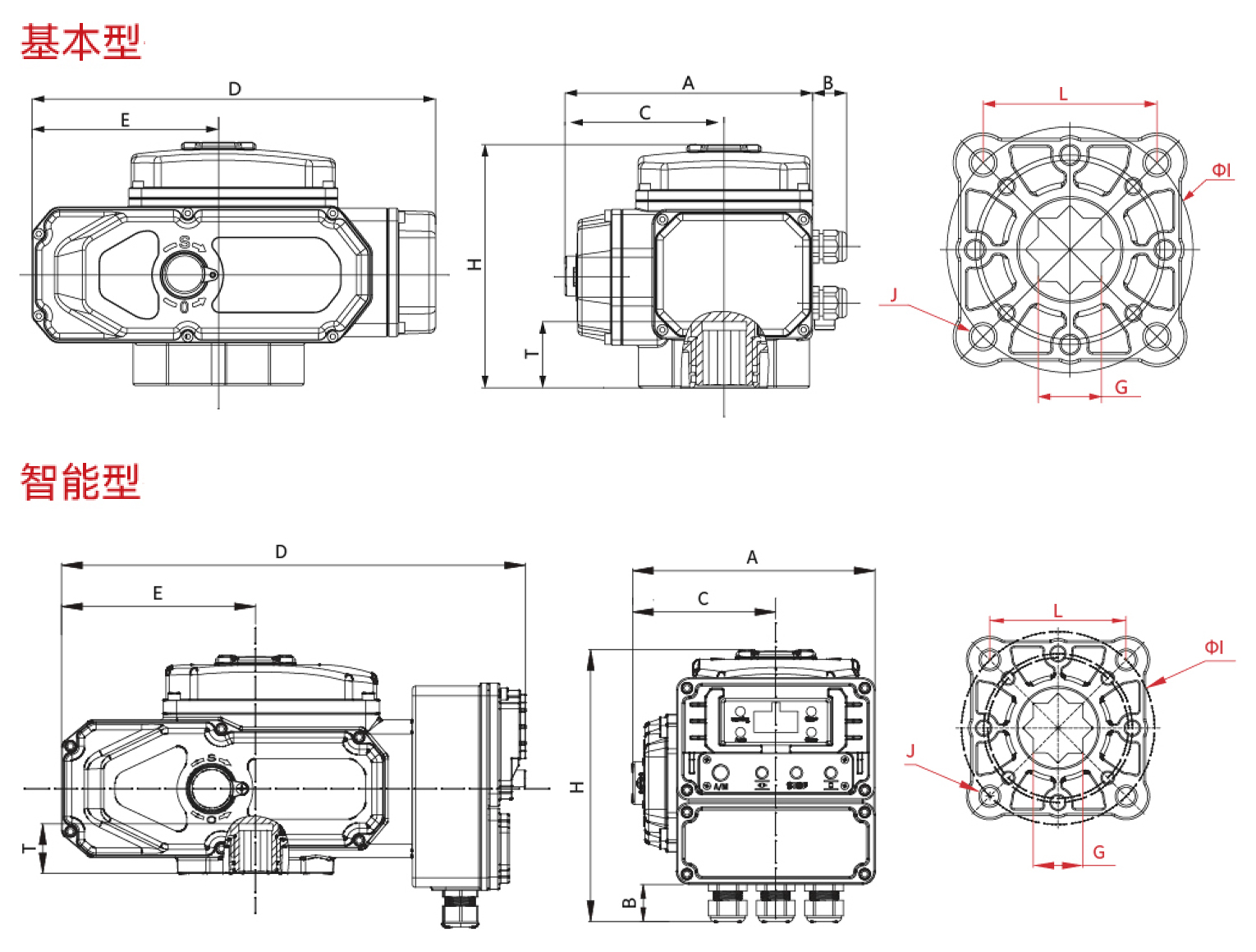

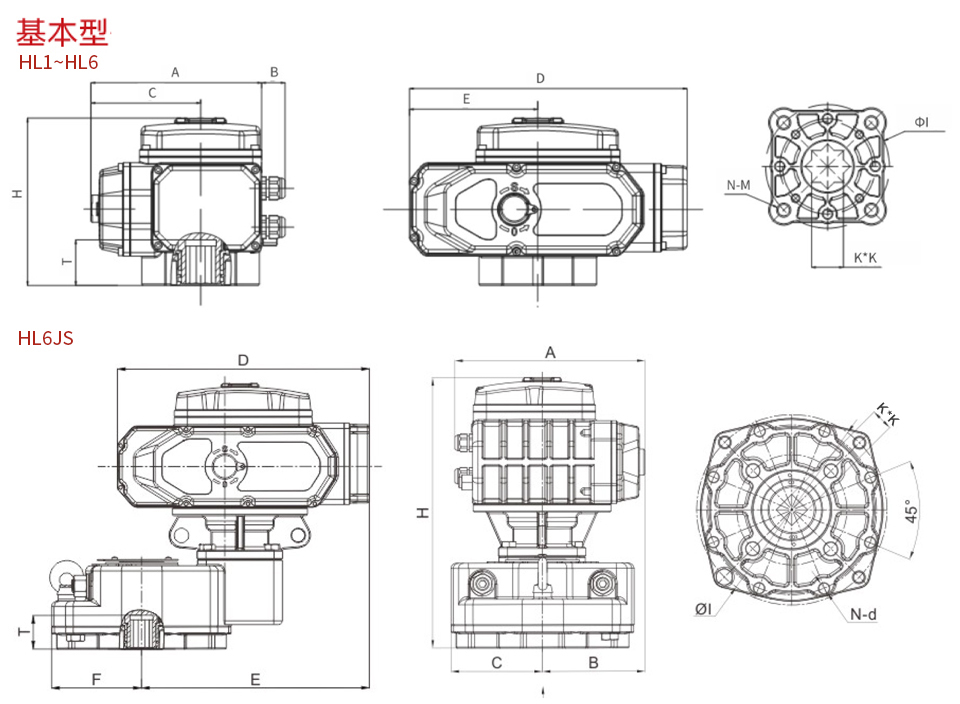

产品尺寸图

型号	A	B	C	D	E	H	T	*KK**	ΦI(ISO5211)	N-M
HL1-05	115	26	71	180	87	121	15 22 26	99 1111 14*14	36(F03) 50(F05) 70(F07)	4-M5 4-M6 4-M8
HL2-10	125	26	83	220	105	139	29	14*14	50(F05) 70(F07)	4-M6 4-M8
HL2-16							35	17*17
HL3-25	168	26	104	294	140	159	35	17*17	70(F07) 102(F10) 125(F12)	4-M8 4-M10 4-M12
HL3-40							45	2222 2727
HL3-60
HL4-100	193	26	124	315	145	195	47	22*22	102(F10) 125(F12) 或 140(F14)	4-M10 4-M12 或 4-M16
HL4-160							50	2727 3636
HL4-200
HL5-250	242	26	148	341	150	266	61	2727 3636	125(F12) 165(F16) 或 140(F14)	4-M12 4-M20 或 4-M16
HL5-300
HL6-250	258	26	154	385	188	232	74	3636 4646	125(F12) 165(F16) 或 140(F14)	4-M12 4-M20 或 4-M16
HL6-400

型号	A	B	C	D	E	H	F	T	*KK**	ΦI(ISO5211)	N-M
HL6JS-600	285	155	137	385	350	408	137	75	3636 4646	140(F14) 或 165(F16) 254(F25)	4-M16 或 4-M20 8-M16
HL6JS-800
HL6JS-1000

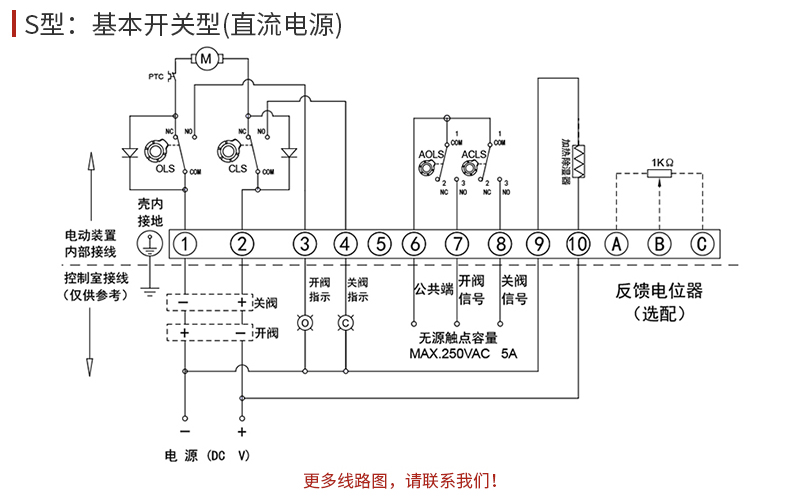

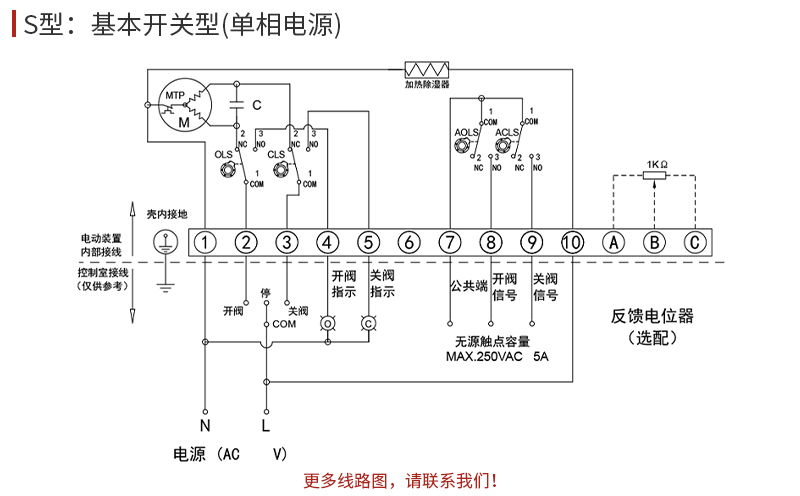

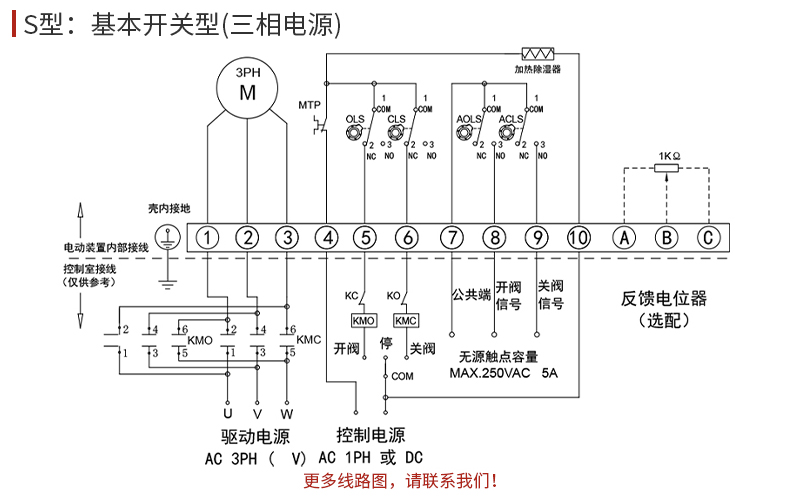

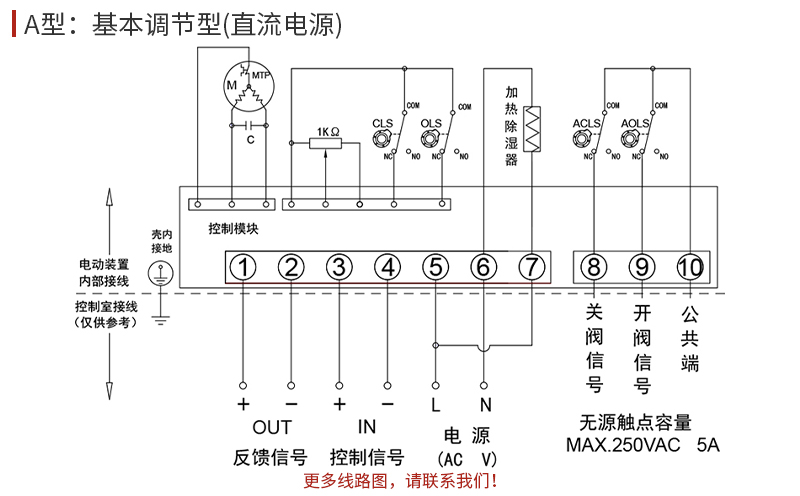

线路图
