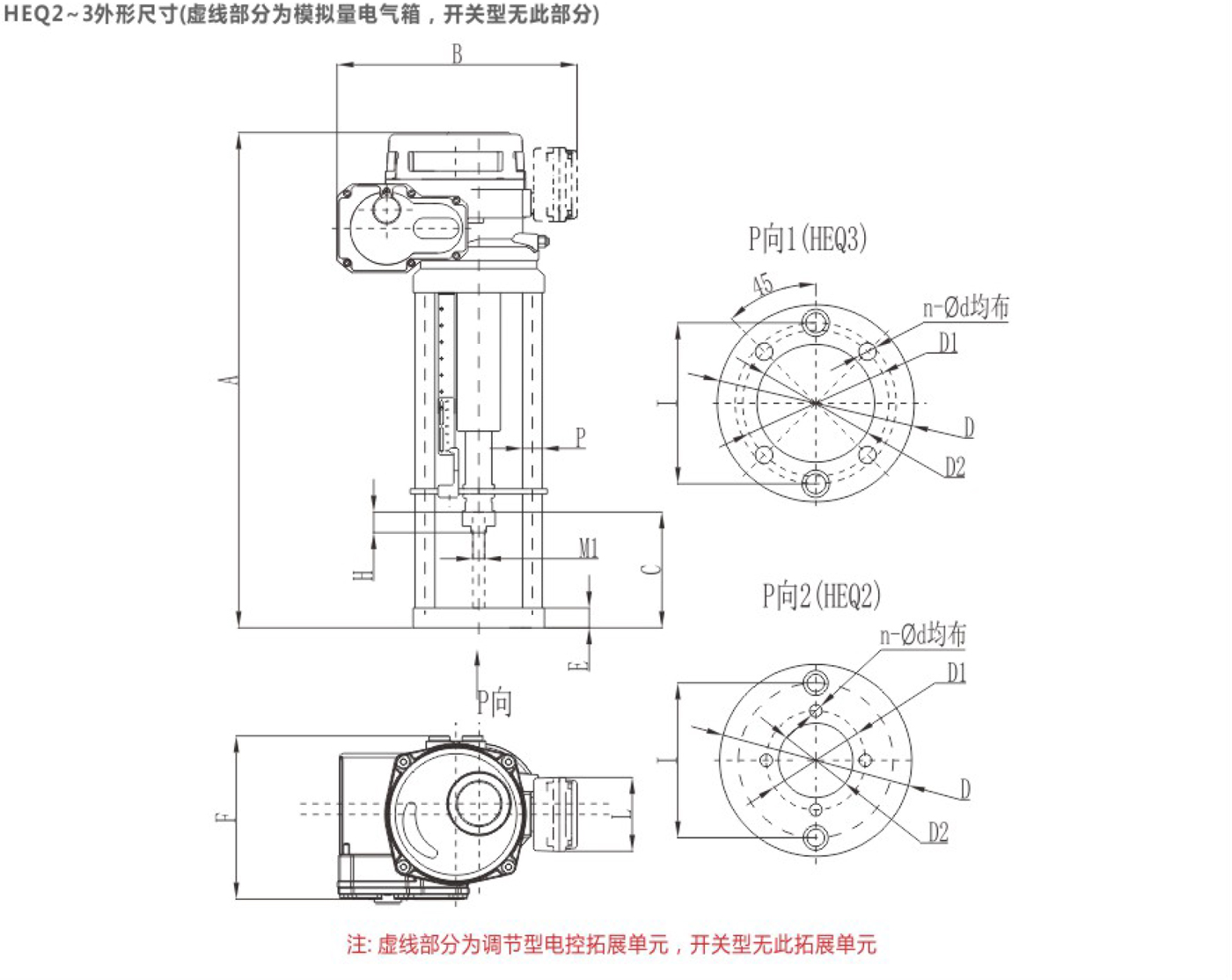

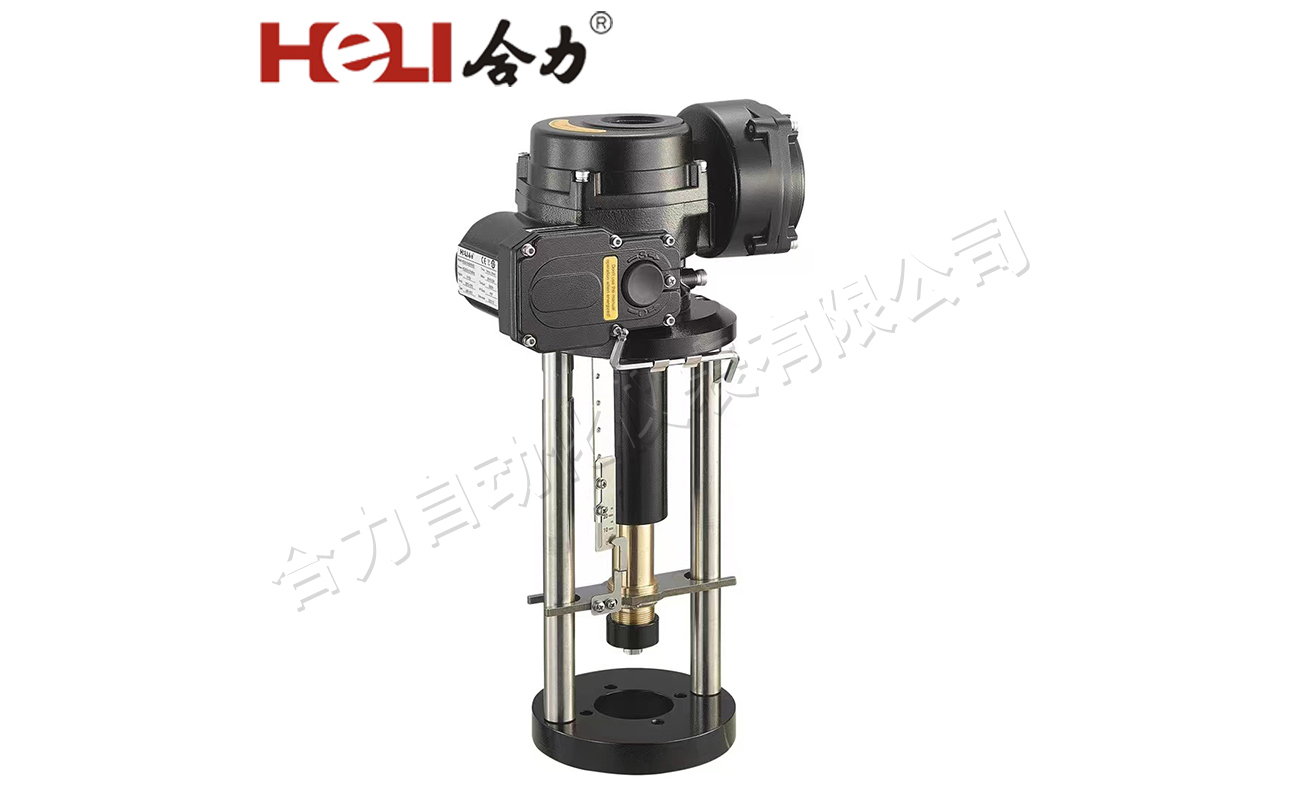

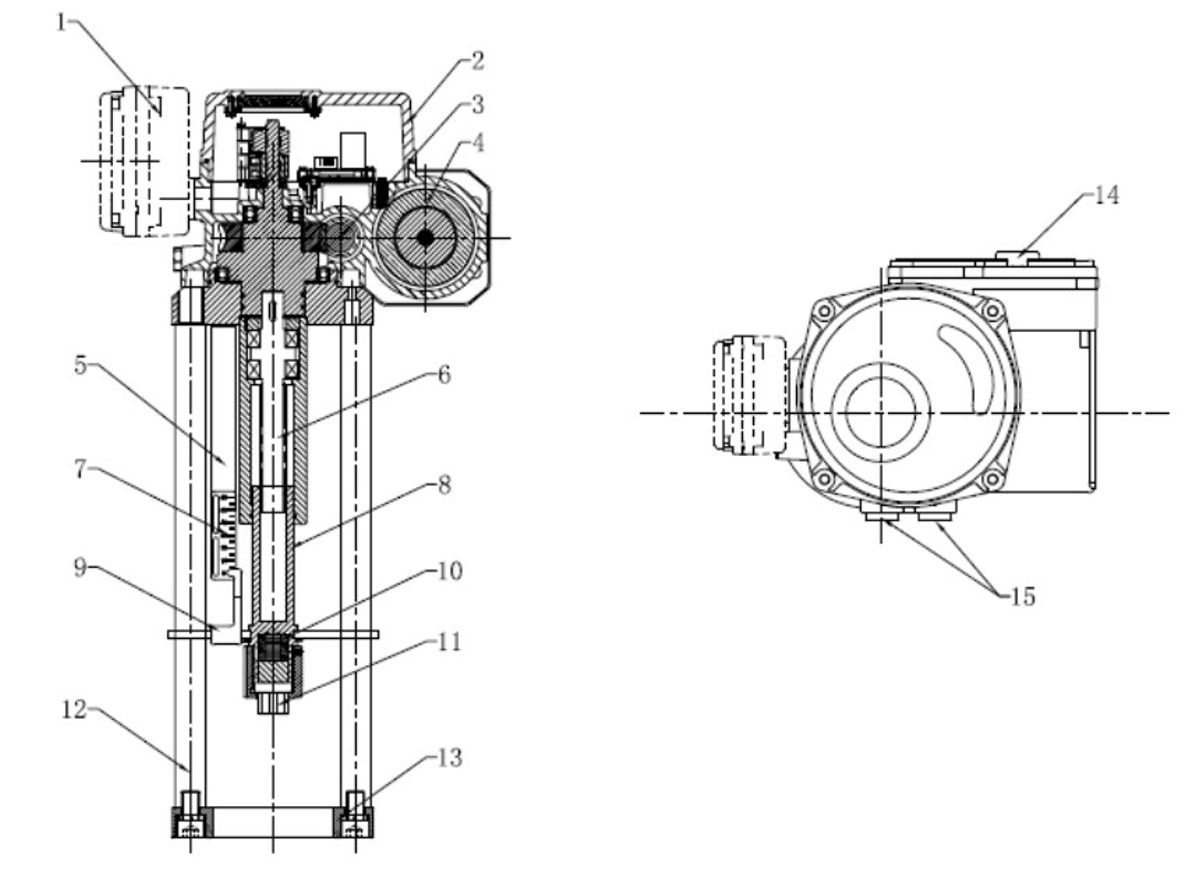

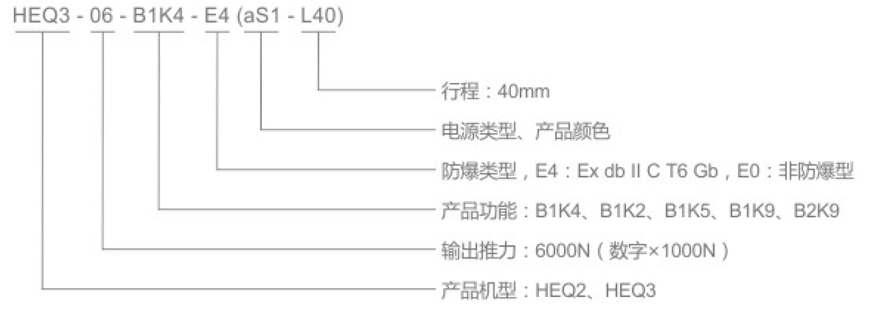

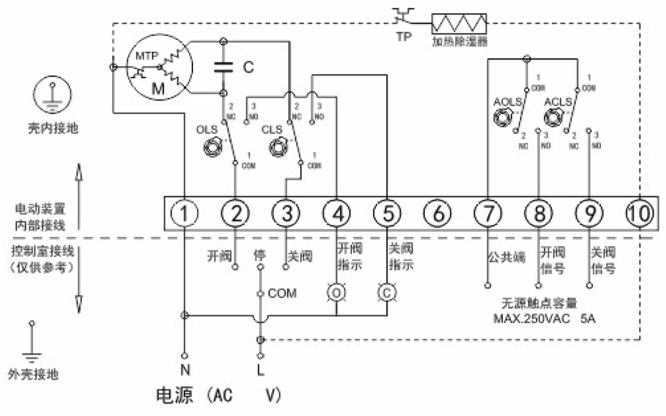

端子接线说明：

1、端子1接电源零线

2、电源相线与端子2接通时为"开"运行，至行程开关0LS动作后停止，同时端子2与端子4接通：

3、电源相线与端子3接通时为"关"运行，至行程开关CLS动作后停止，同时端子3与端子5接通：

4、端子7为无源信号触点公共端，“开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

5、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

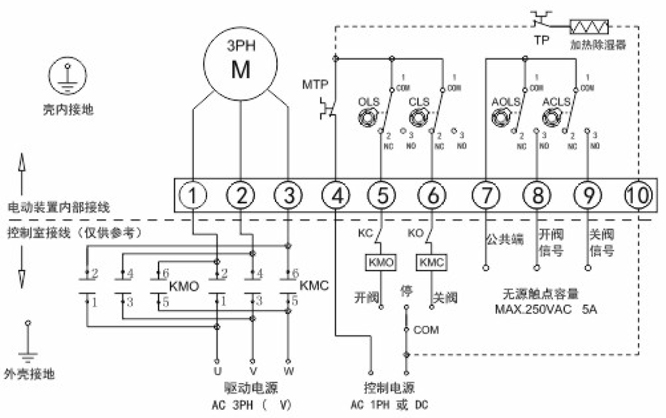

端子接线说明：

1、端子1、2、3接经过倒相电路后的三相电源：

2、端子4为控制电路的公共端；

3、端子5为"开"运行控制，至行程开关0LS动作后，端子5与端子4断开：

4、端子6为"关"运行控制，至行程开关CLS动作后，端子6与端子4断开；

5、端子7为无源信号触点公共端，“开”运行到位时与端子8接通，“关"运行到位时与端子9接通：

6、端子10为加热除湿器接线端。

注意：

1、三相电源存在相序问题，刚开始调试使用时，要保证行程开关能正确控制电动装置的开和关，否则会造成电动装置失控和损坏电动装置：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

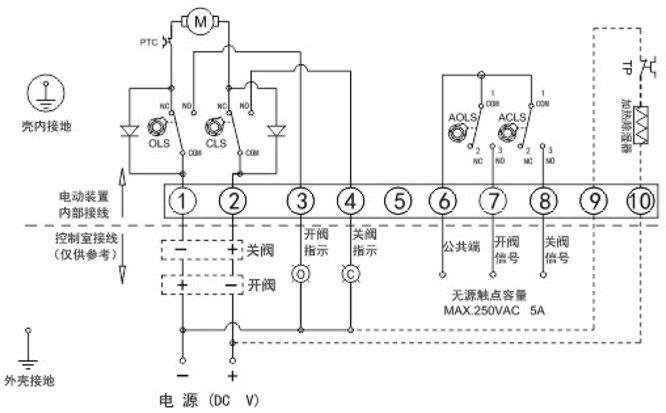

端子接线说明：

1、端子1接电源正极，端子2接电源负极时，“开"方向运行，至行程开关0LS动作后停止，同时端子1与端子3接通：

2、端子1接电源负极，端子2接电源正极时，"关"方向运行至行程开关CLS动作后停止，同时端子2与端子4接通：

3、端子7为无源信号触点公共端，"开运行到位时与端子8接通，"关"运行到位时与端子9接通：

4、端子9、10为加热除湿器接线端。

注意：

1、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

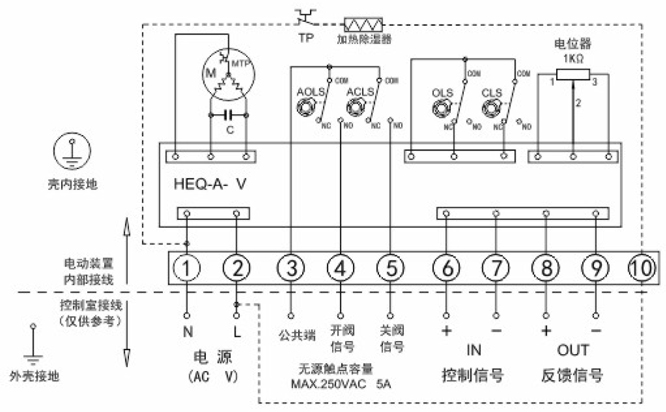

端子接线说明：

1、端子1、2接电源零、相线；

2、输入控制信号“+"接端子6，“。"接端子7;

3、输出反馈信号“+"接端子8，“。"接端子9;

4、端子3为无源信号触点公共端，"开"运行到位时与端子4接通，"关"运行到位时与端子5接通：

5、端子10为加热除湿器接线端。

注意：

1、无源角触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

端子接线说明：

1、端子1、2接电源零、相线；

2、电源相线与端子6接通时为"开"运行，至行程开关0LS动作后停止：

3、电源相线与端子7接通时为"关"运行，至行程开关CLS动作后停止；

4、输出反馈信号"+"接端子8，"-"接端子9;

5、端子7为无源信号触点公共端，"开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

6、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象：

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。

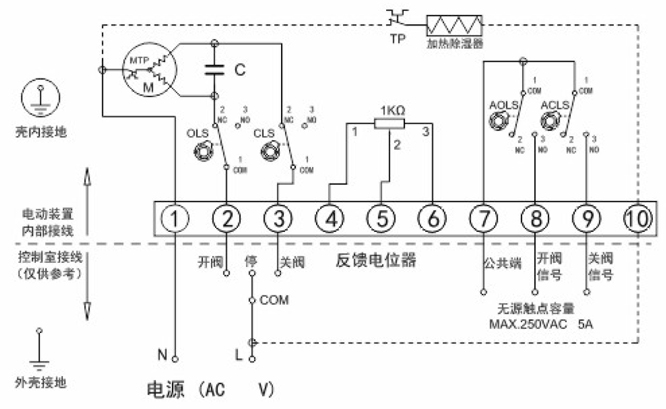

端子接线说明：

1、端子1接电源零线：

2、电源相线与端子2接通时为"开"运行，至行程开关0LS动作后停止：

3、电源相线与端子3接通时为"关"运行，至行程开关CLS动作后停止；

4、端子5为电位器动臂

5、端子4为电位器低端，端子4、5之间阻值随"开"方向运行时增大：

6、端子6为电位器高端，端子5、6之间阻值随"开"方向运行时减少：

7、端子7为无源信号触点公共端，"开"运行到位时与端子8接通，"关"运行到位时与端子9接通：

8、端子10为加热除湿器接线端。

注意：

1、不能将两台或两台以上电动装置并联使用，否则可能会出现开关不到位或电机过热现象；

2、无源触点的开阀信号/关阀信号，仅作指示用，比行程开关早约3°触发。
