HL-50免支架安装型

HL系列电动执行器用于控制0 ~ 300。旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,**输出扭矩达6000N-m,可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小,操作方便,数显阀位、无须维护及使用安全方便等诸多优点。

  • 产品描述
  • 产品参数
  • 订单咨询
  • 资质证书
顶端

  概述


HL系列电动执行器用于控制0 ~ 300。旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,**输出扭矩达6000N-m,可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小,操作方便,数显阀位、无须维护及使用安全方便等诸多优点。


  特点


小型轻便,容易拆装及维修,并可在任意位置安装

结构简单、紧凑, 90回转启闭迅速

操作扭矩小,省力轻巧

流量特性趋于直线,调节性能好

多种控制信号:开关控制;

比例(调节)控制: 0-10VDC或4-20mA

反馈输出可选4-20mA、辅助开关及反馈电位器(0~1K)

  技术参数


性能

型号

HL-50

电源

DC24V

DC220V

AC24V

AC110V

AC220V

AC380V

AC415V

电机功率

90W

额定电流

8A

1.35A

8A

2A

0.92A

0.45A

0.51A

标准时间/扭矩力

15S/500Nm

30S/500Nm

可选时间/扭矩力

/

9S/150Nm,15S/250Nm,20S/300Nm,60S/500Nm

电路控制

B、S、R、H、A、K、D、T、Z、TM

转动角度

0~90°

重量

7.8kg(标准型)

耐压等级

500VAC/1分钟(DC24V/AC24V)
1500VAC/1分钟(AC110V/AC220V)
2000VAC/1分钟(AC380V)

绝缘电阻

20MΩ/500VDC(DC24V/AC24V)
100MΩ/500VDC(AC110V/AC220V/AC380V)

防护等级

IP-67(可定制IP-68)

环境温度

-25℃~60℃(其它温度可定制)

安装角度

任意角度

箱体材质

铝合金压铸件

选装功能

过力矩保护、加热除湿器、过热故障信号、手轮操作

产品颜色

灰白色(可定制其它颜色)

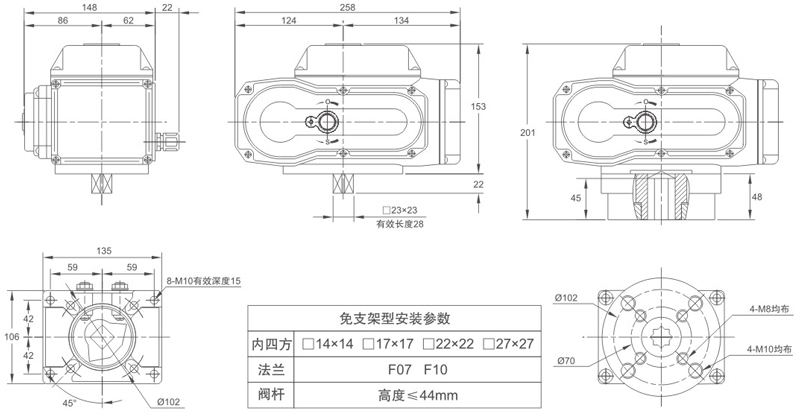

  外形尺寸
