HL-600基本型

HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等,它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,**输出扭矩达6000N-m,可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小,操作方便,数显阀位、无须维护及使用安全方便等诸多优点。

  • 产品描述
  • 产品参数
  • 订单咨询
  • 资质证书
顶端

  产品优势


阀门电动装置设计独特、外秀内刚,运转寿命超出同类产品标准的十倍。可谓钻石般耐久,以一当十,回转型阀门电动装置系列产品以卓越的性能,无可争辩的优势,当令您刮目相看!

1、独立接线腔,防止误操作,产品更稳定。

2、功能强劲:智能型、比例式,开关式。各类信号输出型应有尽有;

3、美观大方;铝合金压铸外壳.精细流畅,且可减少电磁干扰;

4、精密耐磨;蜗轮输出轴一体化设计避免了键连接的间隙、传动随度高、采用特殊铜合金锻造、强度高、耐磨性好;

5、安全保证:通过AC1800V耐压检测,F级绝缘电机,安全有保障;6.配套简单;采用单相电源、外接线路简单、也可做三相电源,直流电源;

7、使用方便;免加油、免点检.防水筋锈、任意角度安装;

8、保护装置:双重限位、过热保护、过载保护;

9、多种速度:全行程时间9秒、13秒、15秒.30秒,50秒、100秒,150秒(出厂前已设定);

10、防腐防锈;整机支架。联轴器、螺钉均采用不锈钢;

11、智能数控:智能控制模块高度集成于电动装置本体中,无需外接定位器,数字设定、高度精确、自我诊断、一机多能。


  电机


由于阀门的工作特点,要求执行器在阀门的开,关和中间任意位置都具有满负荷启动能力,这就要求执行器的电机具有较高的启动力矩。同时由于流量(开度)调节需要,要求电机还必须有较小的转动惯性。HL系列电动执行机构电机针对这些要求,采用了特殊设计。

当执行机构被堵转时,电机的温度将会迅速上升。当电机温度上开至125℃时,埋置于电机绕组中的PTC过热保护器将会切断电路,从而保护电机和控制系统。当电机温度下降至90-105C时,电路将会恢复接通.



  电气和机械限位功能


电气行程限位功能:当执行机构到达全开、全关极限位置或者设定的中间位置时,内置的电气限位开关将会切断电路而保护执行机构。

输出轴机械限位功能:当电气行程限位功能失效时,执行机构输出轴将会被机械限位装置锁住,从而保护阀门免受损害。

图示为电气限位与机械限位的位置关系。



  加热除湿功能(可选)


HL系列执行机构电气腔可配置电子加热元件,用于在昼夜温差较大且比较潮湿的场所使用,防止因凝露而造成电器元件的受损。加热器为连续工作制,所以为带电状态,即使执行机构不运行时也为带电。

  技术参数


性能

型号

HL-400

HL-600

电源

AC110V

AC220V

AC380V

AC110V

AC220V

AC380V

电机功率

220W

220W

额定电流

4.1A

2.1A

0.9A

4.1A

2.1A

0.9A

标准时间/扭矩力

100S/4000Nm/50S/3000Nm

150S/6000Nm

电路控制

type、S type、R type、H type、A type、K type、D type、T type

转动角度

0~90°

重量

31kg

耐压等级

1500VAC/1分钟

绝缘电阻

100MΩ/500VDC

防护等级

IP-67

环境温度

-25℃~60℃(其它温度可定制)

安装角度

任意角度

箱体材质

铝合金压铸件

选装功能

加热除湿器、过热故障信号、手轮操作

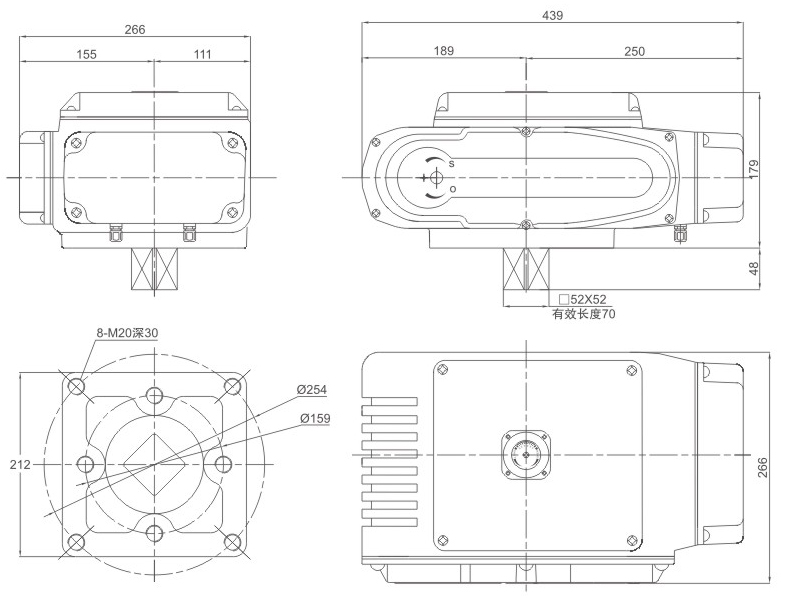

  外形尺寸
