LQ断电复位

LQ型系列部分回转阀门电动装置是我公司最新研制的换代型产品。适用于蝶阀、球阀、旋塞阀和风门等做90回转的阀门,用于阀门的开启、关闭或调节控制,可远距离控制,也可现场操作。

广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

该产品的防护等级为IP67,隔爆型产品(型号中有Ex)的隔爆等级为d II BT6或d II CT6

  • 产品描述
  • 产品参数
  • 订单咨询
  • 资质证书
顶端

  产品概述


LQ型系列部分回转阀门电动装置是我公司最新研制的换代型产品。适用于蝶阀、球阀、旋塞阀和风门等做90回转的阀门,用于阀门的开启、关闭或调节控制,可远距离控制,也可现场操作。

广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

该产品的防护等级为IP67,隔爆型产品(型号中有Ex)的隔爆等级为d II BT6或d II CT6


  机械外壳


外壳:铝合金外壳经过氧化处理。聚酯粉末外涂层,可以适应各种严酷的工况;

传动机构:具有精确的双蜗轮蜗杆机构,低噪声,高输出力矩;

自锁功能:双蜗轮蜗杆机构具有自锁功能,防止反转;

电机:特殊设计的感应电机,内置热保护开关,防止电机过热,绝缘等级为F级;

外部机械限位:阻止限位开关失效时超行程;

力矩开关:当阀门力矩过大时提供过载保护,开、关力矩各一个;

限位开关:可精确定位阀门位置,辅助开关可提供干接点信号;

接线端子:弹簧压紧的接线端子,接线牢固,可在振动环境中使用;

干燥器:干燥器可以防止水气冷凝

离合机构:合上切换手柄可进行手轮操作,通电时自动复位

手轮:带手轮操作,可在停电或紧急时对阀门进行开启或关闭。


  电气特点


自动鉴别相序、断相保护;

远程采用DC24V电压等级;

方便灵活的用户接线方式;

现场按钮灯盒旋钮采用不穿透设计,提高整机密封特性;

5个无源触点指示电动装置工作状态,方便DCS系统对电装的监控;

设置电动装置监视电,DCS系统供综合故障信号;

转换旋钮根据需要可以用普通挂锁锁定,防止误操作。


  型号含义




  选型表


产品型号

输出力矩(N·m)

动作时间

(0-90℃)

电源

硬密封蝶阀

软密封蝶阀

球阀

通风蝶阀

LQ0-05

50

21

DC24V,

AC110V,

AC220V,

AC380V,

AC440V

/

≤DN80

≤DN32

≤DN80

LQ1-06

60

26

/

≤DN80

≤DN32

≤DN80

LQ1-10

100

26

DN40-DN65

DN100-DN125

DN40-DN50

DN100-DN200

LQ2-20

200

28

DN80-DN125

DN150-DN200

DN65-DN80

DN250-DN300

LQ3-35

350

32

DN125

DN200

DN80

DN350

LQ3-50

500

32

DN150-DN200

DN250

DN100-DN125

DN350-DN500

LQ4-80

800

36

DN250

DN300

DN150

DN500-DN600

LQ4-110

1100

36

DN250

DN350

DN150

DN600-DN800

LQ4JS-200

2000

110

DN300-DN400

DN400-DN500

DN200-DN250

DN800-DN1000

LQ4JS-250

2500

110

DN450

DN500-DN600

DN250

DN1000-DN1200

LQ4JS-400

4000

180

DN600

DN700

DN300

DN1200

LQ4JS-600

6000

180

DN600

DN800-DN900

DN350-DN400

DN1500-DN1800


  订货须知


用户订货请说明如下内容

阀门所需转矩(N·m)、转速(r/min)

产品使用环境

产品电源电压

与阀门的连接尺寸、型式

电气控制要求

其他特殊要求

  技术参数


型号规格

LQ1

LQ2

LQ3

LQ4

LQ4JS

参数

-6

-10

-16

-20

-24

-35

-50

-80

-110

-200

-250

-400

-600

输出转矩 (Nm)

60

100

160

200

240

350

500

800

1100

2000

2500

4000

6000

运行时间 (S)

21

26

28

28

28

32

32

36

36

110

110

180

180

电机功率 (W)

20

20

40

40

45

60

90

120

180

120

180

120

180

额定电流

AC220V

0.45

0.5

0.6

0.6

0.7

0.9

1.3

1.5

2.2

1.5

2.2

1.5

2.2

AC110V

-

1.0

1.45

1.5

1.6

1.8

3.2

3.9

4.2

3.9

4.2

3.9

4.2

AC440V

-

0.26

0.30

0.35

0.39

0.42

0.86

1.2

1.6

1.2

1.6

1.2

1.6

AC415V

-

0.24

0.28

0.32

0.37

0.40

0.81

1.15

1.55

1.15

1.55

1.15

1.55

AC380V

-

0.22

0.25

0.3

0.35

0.38

0.8

1.1

1.5

1.1

1.5

1.1

1.5

AC/DC 24V

-

1.7

2.0

2.2

2.8

4.0

6.9

9.8

12.5

9.8

12.5

9.8

12.5

手轮圈数

8.5

10

12

13

14.5

46

73

参考重量 (kg)

8

14

18

19

24

26

50

52

200

202

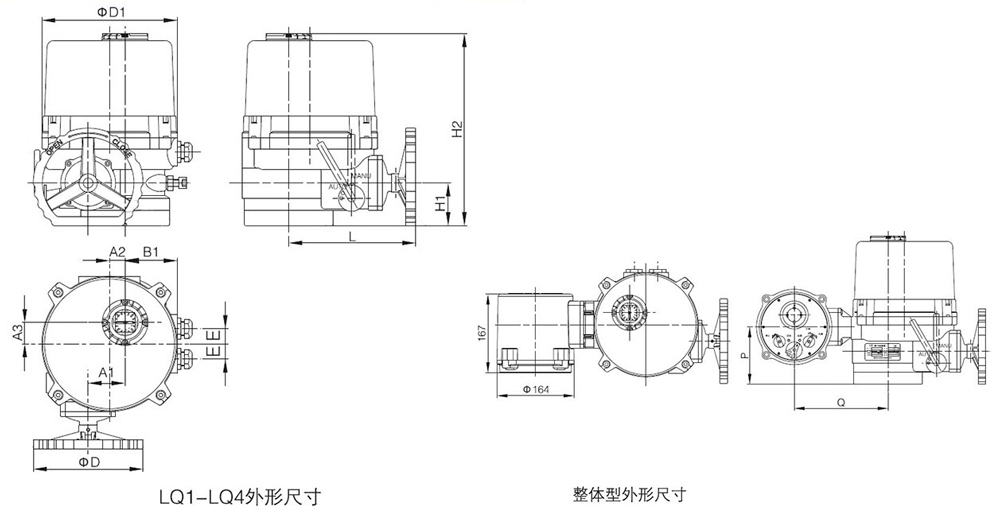

  外形尺寸



型号

A1

A2

A3

B1

D

D1

E

H1

H2

L

P

Q

LQ1Ex

41

12

31

67

100

157

23

55

223

167

96

172

LQ2Ex

57.5

23.5

27

80.5

180

206

25

67

261

197

112

200

LQ3Ex

60.5

25.5

35

85.5

222

70

315

208

121

200

LQ4Ex

70

35

40

96

262

81

352

230

132

215

LQ4JSEx-200/250

185

456

230

236

215

LQ4JSEx-400/600

303

574

/

/

/
