LQZL蓄电型阀门电动装置
概述
基本特点：该类型产品是在原有的电动执行器内部安装了大容量的锂电池和相应的控制电路，目的是当外部电源断电时或电缆线因事故断开时，执行器不但可以按事先设定好的方案关闭阀门或打开阀门，而且还可以继续以电动方式操作五次以上，以防止事故的发生。
外部电源断电时：不用做任何切换即可在原有电器控制柜上对现场的电动执行器进行五次以上的电动操作。也可在现场利用现场操作旋钮对电动执行器进行五次以上的电动操作。
电缆线断开造成外部电源和控制线路同时中断时：可在现场利用现场操作旋钮对电动执行器进行五次以上的电动操作。开关型的还可利用断电缆中的两根控制线（事先用颜色确定）采用短接和开路的简单方式对电动阀门进行五次以上的电动操作，若此开关型为不带扭矩信号输出的，还可利用断电缆中线头全部短接和开路的简单方式对电动阀门进行五次以上的电动操作。
不论是外部电源断电还是电缆线断线时，在电动阀门一端的电器和电缆线中只有DC24V的电压存在，而且短路电流不超过200mA，所以不会对人体造成伤害，也不会因为短路引起火灾及其他危害。
蓄电型电动执行器中的锂电池可以自动通过外部电源进行反复充电，可靠性高，使用寿命长。
蓄电型阀门有普通型、户外型、潜水型，如果客户有特殊要求时，我们还可以根据客户需求定制特种类型的电动执行器。

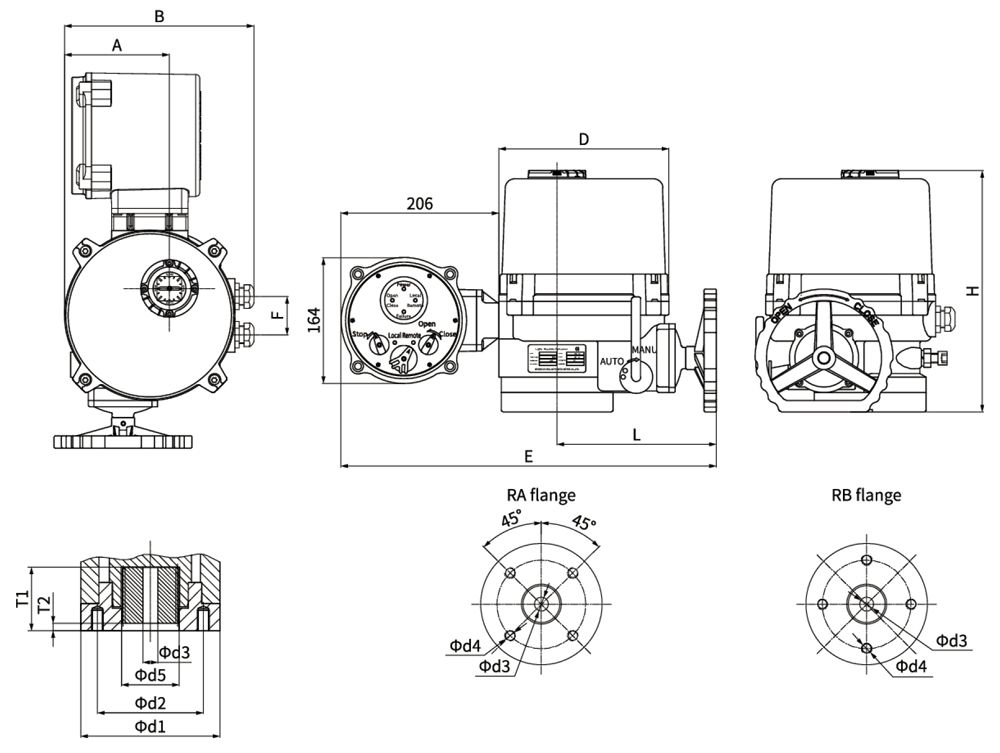

外形尺寸图(mm)
型号 | 法兰 | A | B | D | E | F | L | H | T1 | T2 | φd1 | φd2 | φd3 | φd4 | φd5 | |
LQ1-6/10ZL | RA | F05 | 90.5 | 182.5 | φ157 | 421 | 46 | 167 | 229 | 42 | 3 | φ92 | φ50 | 11×11 | 4-M6 深 12 | φ39 |
F07 | φ70 | 4-M8 深 12 | ||||||||||||||
RB | 2".3" | φ57.15 | 4-M6 深 12 | |||||||||||||
LQ2-16/20/24ZL | RA | F07 | 126.5 | 232 | φ206 | 479 | 50 | 197 | 261 | 49 | 3 | φ132 | φ70 | 14×14 | 4-M8 深 15 | φ48.5 |
F10 | φ102 | 4-M10 深 15 | ||||||||||||||
RB | 2".3" | φ69.85 | 4-M10 深 15 | |||||||||||||
LQ3-35/50ZL | RA | F10 | 136.5 | 247 | φ222 | 490 | 50 | 208 | 315 | 51 | 5 | φ146 | φ102 | 14×14 | 4-M10 深 15 | φ48.5 |
F12 | φ125 | 4-M12 深 15 | ||||||||||||||
RB | 2".3" | φ88.9 | 4-M12 深 15 | |||||||||||||
LQ4-80/110ZL | RA | F12 | 166 | 287 | φ262 | 527 | 50 | 230 | 352.5 | 62 | 7 | φ176 | φ125 | 22×22 | 4-M12 深 18 | φ90 |
F14 | φ140 | 4-M16 深 25 | ||||||||||||||
RB | 2".3" | φ107.95 | 4-M12 深 20 | |||||||||||||
LQ4JS-200/250ZL | RA | F14 | 166 | 287 | φ262 | 527 | 50 | 230 | 456.5 | 75 | 7 | φ215 | φ140 | 27×27 | 4-M16 深 25 | φ118 |
F16 | φ165 | 4-M20 深 25 | ||||||||||||||
RB | 2".3" | φ158.75 | 4-M18 深 25 | |||||||||||||
LQ4JS-300ZL | RA | F16 | 166 | 287 | φ262 | 527 | 50 | 230 | 536.5 | 118 | 8 | φ350 | φ165 | φ0 | 4-M20 深 25 | φ118 |
F25 | φ254 | 4-M16 深 30 | φ150 | |||||||||||||
LQ4JS-400/600ZL | RA | F16 | 166 | 287 | φ262 | 527 | 50 | 230 | 574.5 | 118 | 8 | φ350 | φ165 | φ0 | 4-M20 深 25 | φ150 |
F25 | φ254 | 4-M16 深 30 | ||||||||||||||
F30 | φ298 | 4-M20 深 35 | ||||||||||||||
