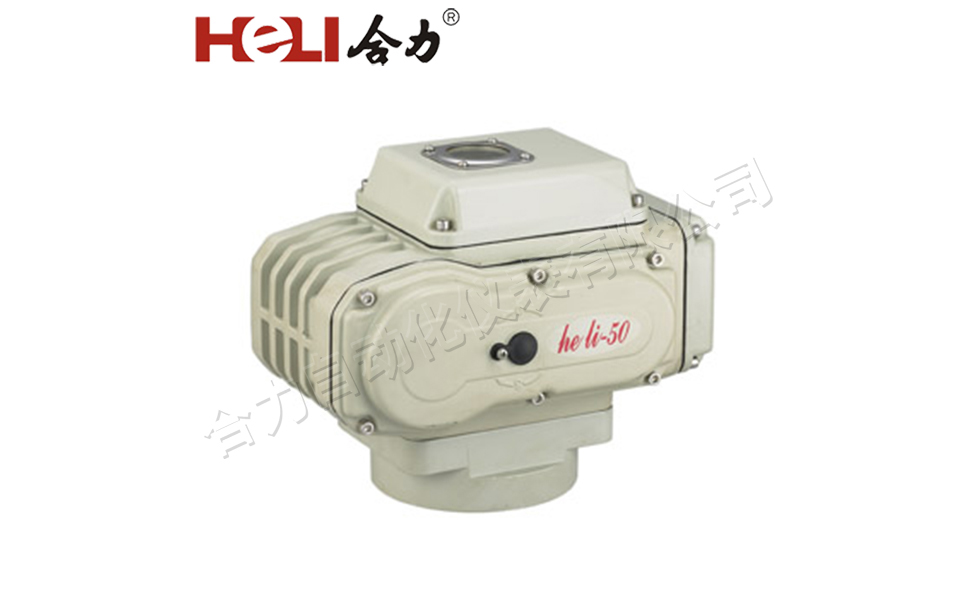

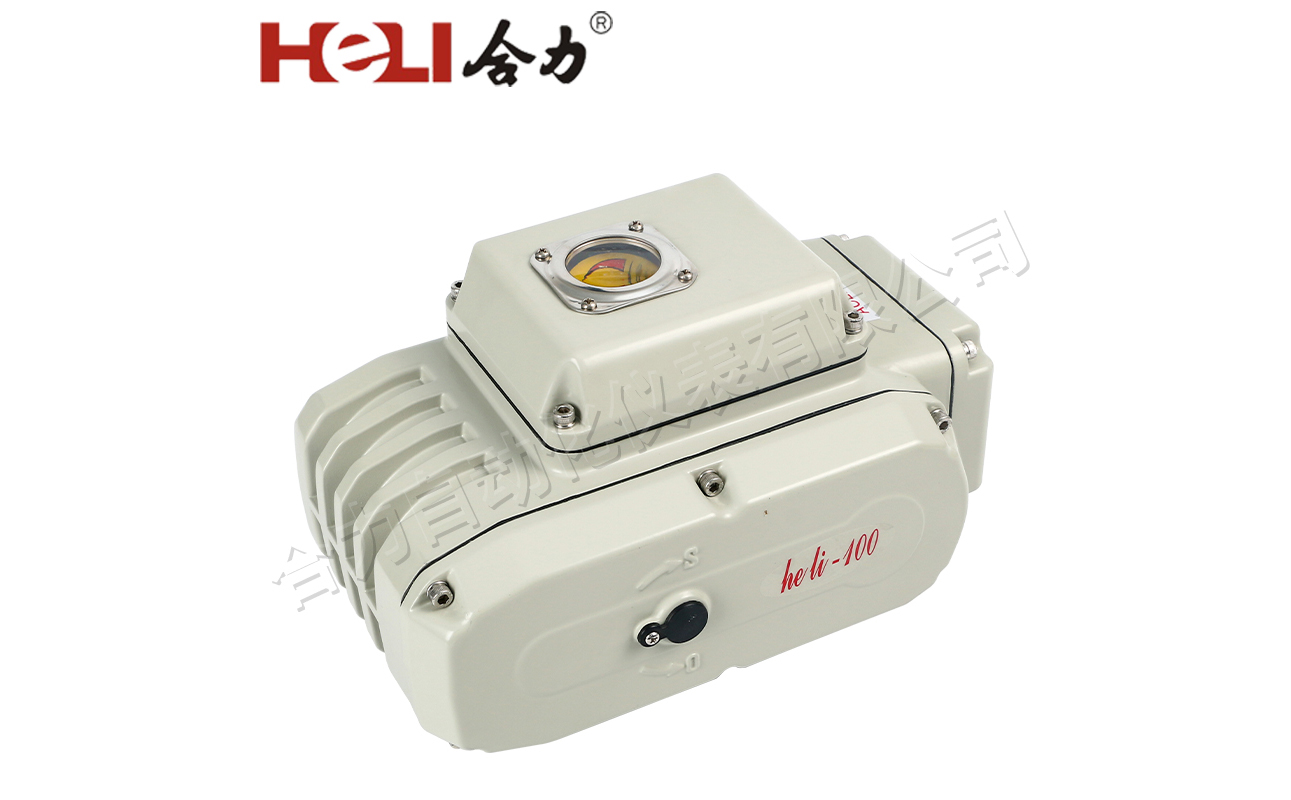

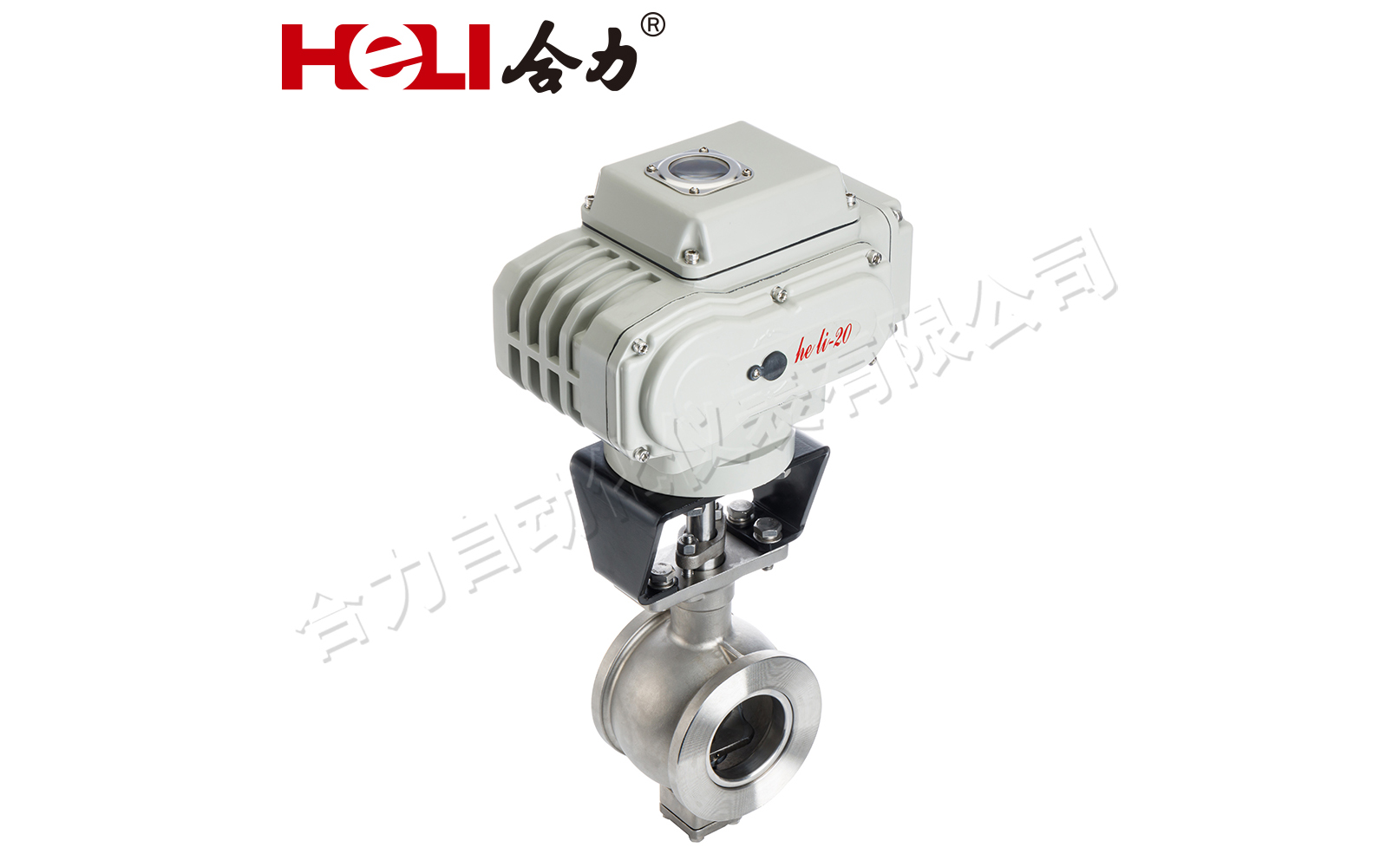

HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
概述
HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
搭配高性能执行模块
ZXQ系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统。体积小巧，可选择安装在电动执行器的接线盒内或以DIN导航方式固定在外，能直接接收工业仪表或计算机等输出的4-20mA DC信号(其他输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角(或位移)进行自由标定，同时输出4-20mA DC的执行器转角位置(或位移)反馈转换信号，可精确设定执行器转角位置的下限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值，阀位设定开度值，定位器壳内温度操作方便。
技术参数
型号 | HL-05A | HL-10A | HL-20A | HL50A | HL-100A | HL-200A | HL-400A | HL-600A | |
性能 | 电源 | DC12V、DC24V、DC220V、AC24V、AC110V、AC220V、AC380V；50/60Hz | |||||||
电机功率 | 10W | 23W | 40W | 90W | 100W | 100W | 200W | 200W | |
额定电流 | 0.24A（AC220） | 0.32A（AC220） | 0.48A（AC220） | 0.92A（AC220） | 1.0A（AC220） | 1.2A（AC220） | 2.1A（AC220） | 2.1A（AC220） | |
输出力矩 | 50Nm | 100Nm | 200Nm | 500Nm | 1000Nm | 2000Nm | 4000Nm | 6000Nm | |
运行时间 | 30S | 30S | 30S | 30S | 50S | 100S | 100S | 150S | |
转动角度 | 0~360° | 0~90° | |||||||
输入信号 | 4~20mA、DC、1~5VDC、0~10VDC（其它可出厂前选定） | ||||||||
输出信号 | 4~20mADC（其它可出厂前选定） | ||||||||
精度等级 | 1% | ||||||||
重量 | 2.2kg | 4.0kg | 7.0kg | 7.8kg | 11.2kg | 11.8kg | 32kg | 32.5kg | |
耐压等级 | DC12V、DC/AC24V；500VAC/1分钟 1500VAC/1分钟 | ||||||||
绝缘电阻 | DC12V、DC/AC24V；100MΩ/300VDC 100MΩ/500VDC | ||||||||
防护等级 | IP-67 | ||||||||
环境温度 | -25℃~60℃（其它温度可定做） | ||||||||
安装角度 | 任意角度 | ||||||||
箱体材质 | 铝合金压铸件 | ||||||||
选装功能 | 加热除湿器、过热故障信号 | ||||||||

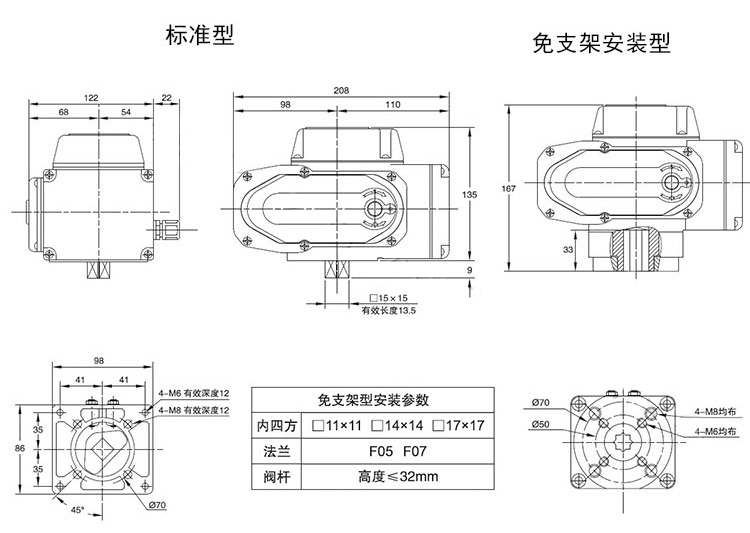

外形尺寸
